在电路设计领域，MOS 管是一种极为常见且关键的电子元件。按照驱动方式进行分类，MOS 管主要分为 N - MOS 管和 P - MOS 管两种类型。虽然 MOS 管的驱动方式与三极管有一定的相似之处，但又存在明显的差异。接下来，我们将深入探讨 N - MOS 管和 P - MOS 管的工作原理，并结合实际应用，详细介绍如何驱动这两种 MOS 管。
首先，让我们来了解一下 N - MOS 管和 P - MOS 管在电路中的电气符号。从外观上看，这两个电气符号极为相似，很容易让人混淆。那么，当我们在电路中看到这些符号时，如何准确判断是 N - MOS 管还是 P - MOS 管呢？在进行判断之前，我们需要先学会识别 MOS 管符号上的三个引脚，即 G（基）极、S（源）极和 D（漏）极。

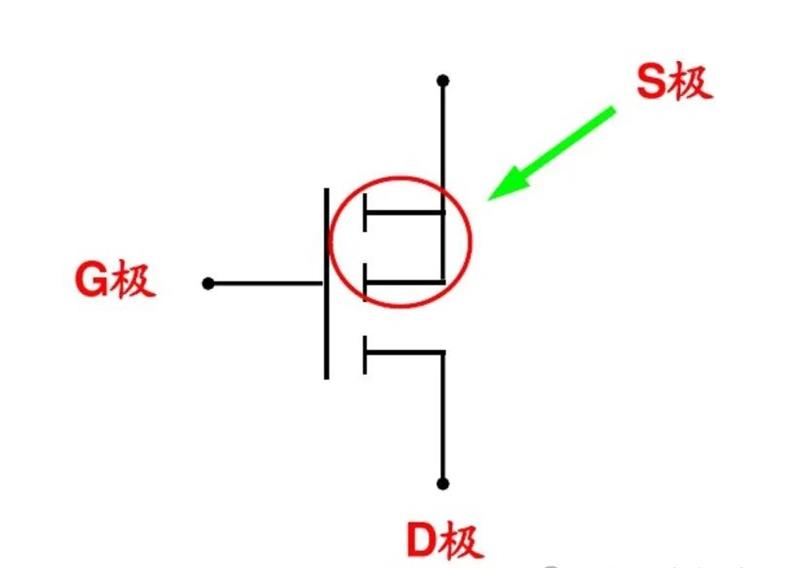

G（基）极相对容易区分。而 S（源）极和 D（漏）极的区分则相对困难一些。我们只需记住一个简单的规则：无论是 N - MOS 管还是 P - MOS 管，两根线相交的引脚就是 S（源）极，剩下单独引线的那个引脚就是 D（漏）极。

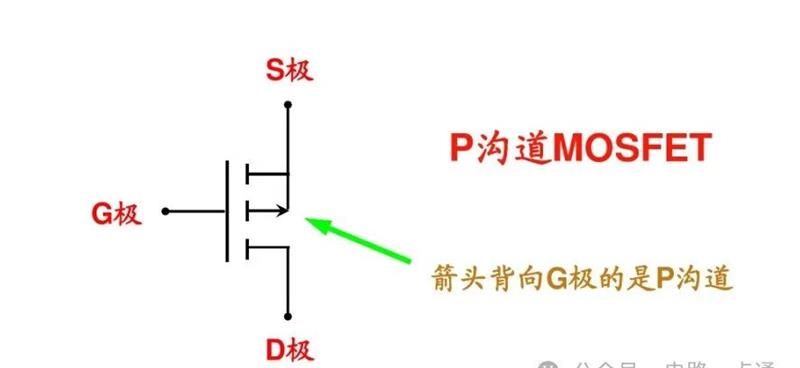

接下来，我们要学会区分 N - MOS 管和 P - MOS 管。判断的关键在于观察箭头的方向，我们只需记住：箭头指向 G 极的是 N - MOS 管，箭头背向 G 极的是 P - MOS 管。

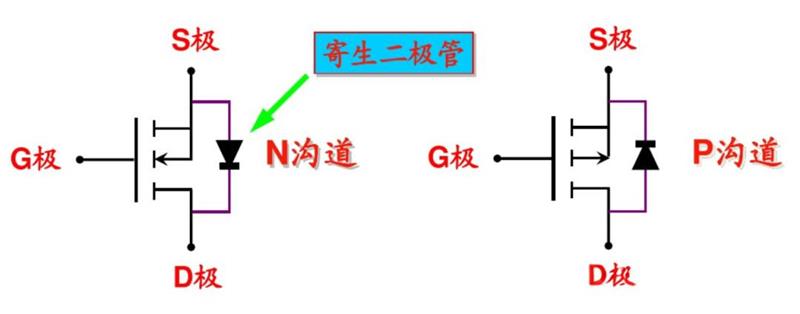

在了解 MOS 管的相关知识时，我们还会接触到一个重要的概念 ——“寄生二极管”。在 MOS 管的制造过程中，会自动形成一个 PN 结，也就是我们所说的寄生二极管。那么，如何判断这个寄生二极管的方向呢？我们可以记住以下两句话：对于 N - MOS 管，寄生二极管的方向是由 S 极指向 D 极；对于 P - MOS 管，寄生二极管的方向是由 D 极指向 S 极。

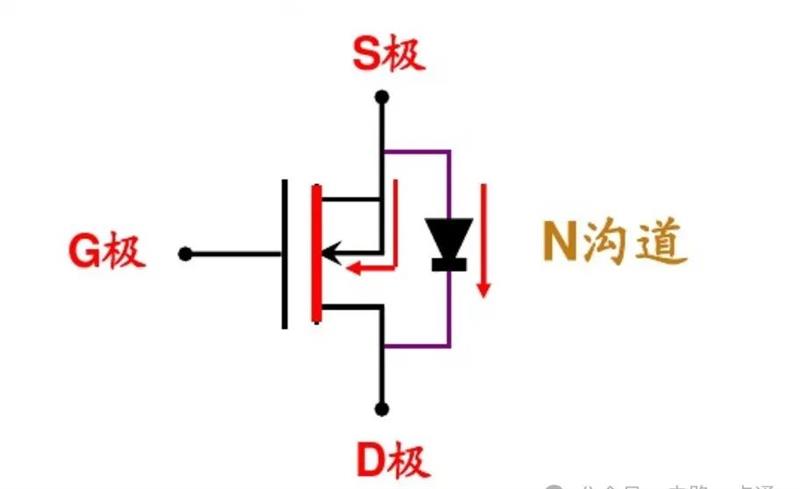

另外，还有一种更简单的记忆方法：想象 DS 边的三节断续线是联通的，不论是 N - MOS 管还是 P - MOS 管，中间衬底箭头方向和寄生二极管的箭头方向总是一致的，即要么都由 S 指向 D，要么都由 D 指向 S。
上述这些关于 MOS 管的基础知识，大多来源于教材。对于认真学习过 MOS 管相关知识的人来说，对 MOS 管的认识可能会更加深刻。在实际电路中，MOS 管常常被用作开关。那么，我们该如何控制 MOS 管的导通和关断呢？
对于 N - MOS 管而言，其导通条件是：当 G 极与 S 极之间的电压差超过阈值时，D 极和 S 极导通。在实际应用中，通常将控制信号连接到 G 极，S 极直接接地（GND），以此来控制 N - MOS 管的开和关。当 D 极和 S 极导通后，导通电阻 Rds 非常小，一般在几十毫欧级别，因此电流导通后形成的压降也很小。下面是一个实际应用，用于控制一个小风扇的开关。
在这个电路中，控制端 G 极连接的是一个 3.3V 单片机的 IO 口。当单片机 IO 口输出高电平时，MOS 管的 G 极电压高于 S 极将近 3.3V，此时 N - MOS 管 AO3400A 的 D 极和 S 极导通；当单片机 IO 口输出低电平时，MOS 管的 G 极电压几乎为 0V（GND 电压），此时 N - MOS 管 AO3400A 的 D 极和 S 极断开。
在实际应用中，对于电压较高的电路，尤其是高于人体安全电压 36V 的电路，通常会使用 MOS 管来控制负载的正极，而不是负极，这样做可能会更加安全。这与我们日常家用电器中，大部分通过控制火线的通断来实现对负载的控制道理是相似的。控制电源的正极通断，一般会使用 P - MOS 管。那么，P - MOS 管该如何驱动呢？
实际上，P - MOS 管的驱动原理与 N - MOS 管有一定的相似之处。P - MOS 管的导通条件是：当 G 极与 S 极之间的电压差低于阈值时，S 极和 D 极导通。虽然两者的驱动原理相似，但驱动电路存在一定的差异。同样以单片机 IO 口控制为例，当 P - MOS 管的 S 极与 D 极电压差异过大时，就不能直接用单片机 IO 口来控制。例如，当 P - MOS 管的 S 极接的是 12V 电压时：
当单片机 IO 口输出高电平时，P - MOS 管的 G 极电压和 S 极之间的电压将近 - 9.7V；
当单片机 IO 口输出低电平时，P - MOS 管的 G 极电压和 S 极之间的电压将近 - 12V。
在这种情况下，对于大部分 P - MOS 管来说，都会处于导通状态，无法实现关断功能。当然，如果 S 极接的是 3.3V 电压，则不会出现这种问题。为了适应更多的应用场合，我们需要对驱动电路进行改进。
这个电路是用于控制制冷片制冷的电路，使用了一个 N - MOS 管和一个 P - MOS 管。当然，电路中的 N - MOS 管也可以用三极管来替代，甚至 P - MOS 管 WSF70P03 的 G 极也可以通过电阻分压的方式来实现驱动。为了保证通用性，这里选择 N - MOS 管或者三极管作为前级驱动更为合适。该电路的工作原理如下：当 N - MOS 管 AO3400A 导通后，会使 P - MOS 管 WSP70P03 的 G 极电压接近 GND 电压，从而使它的 S 极和 G 极的电压差增大为接近 12V，进而使 WSP70P03 的 S 极和 D 极导通；同理，当 AO3400A 关断后，P - MOS 管 WSP70P03 的 G 极电压在上拉电阻的作用下上拉至 12V，使其 S 极和 G 极的电压差几乎为 0V，从而使 WSP70P03 的 S 极和 D 极关断。
