SEPIC PWM DC/DC转换器的输出电Uo的极性和输入电压Ui的极性相同（称为正极性输出）。与Zeta PWM DC/DC转换器相比，SEPIC转换器是将Zeta转换器的开关管V与电感L1的位置对调，将电感L2与二极管D的位置对调而成的，如图1（a）所示。因此SEPIC转换器是电感输入式转换器，类似于Boost转换器但输出电路却类似于Buck-Boost转换器，只是为正极性输出。由此可知，SEPIC转换器的输入电流脉动很小。SEPIC转换器的开关管V采用的也是PWM控制方式。如图2给出了Sepic转换器在不同开关模式下的等效电路。

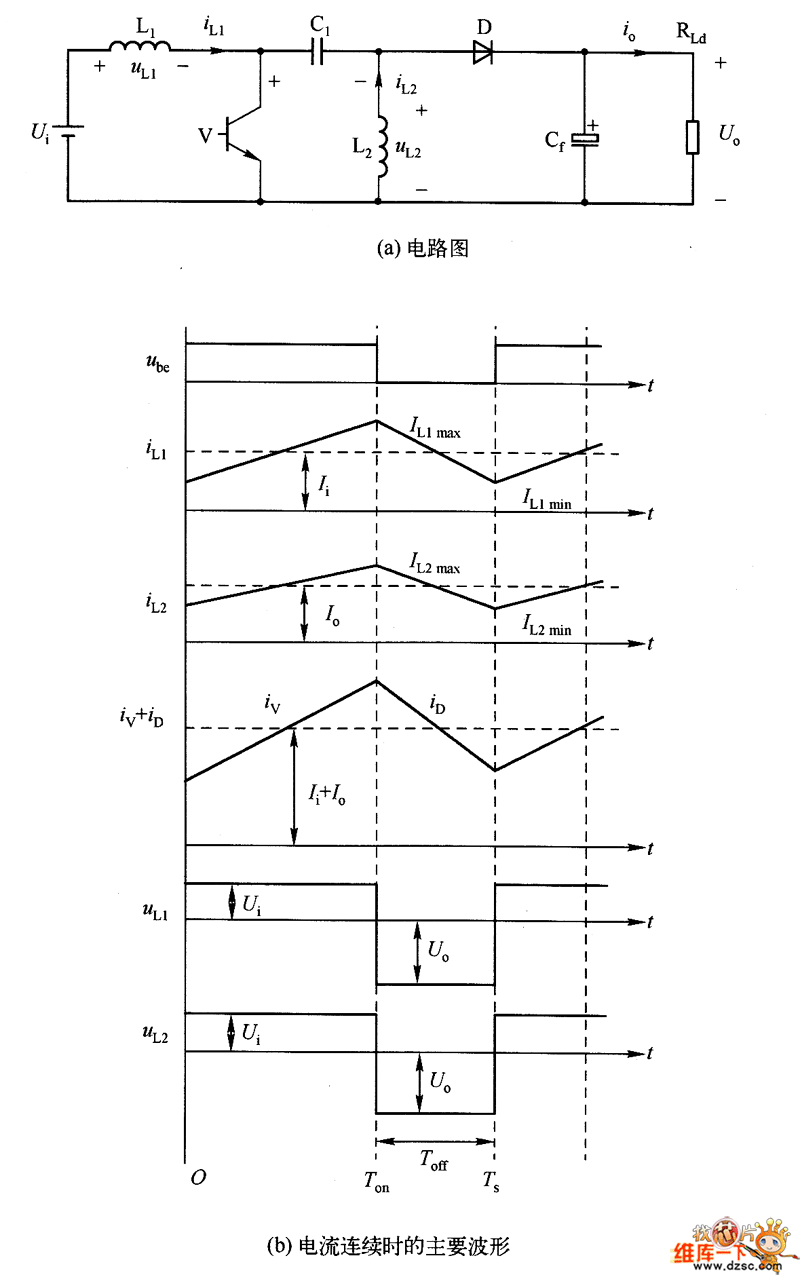

如图1 SEPIC PWM转换器电路及其工作波形

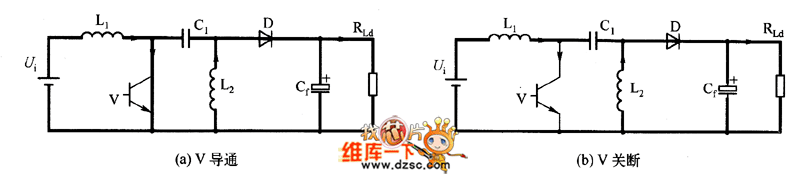

如图2 不同开关模式下的等效电路
