在电子电路设计中，电源排版是至关重要的环节，它直接关系到电源的完整性和稳定性。电源完整性主要涉及 DC 的 IR Drop（直流电压降）和 AC 的 PDN（电源分配网络），背后的理论看似简单，但实际应用中却会遇到各种各样的问题，解决起来十分复杂。因此，我们需要从设计端开始，深入理解基础理论，并灵活运用，从源头上进行管控。下面将详细介绍电源排版的十大基本要点。
1、电容相关特性

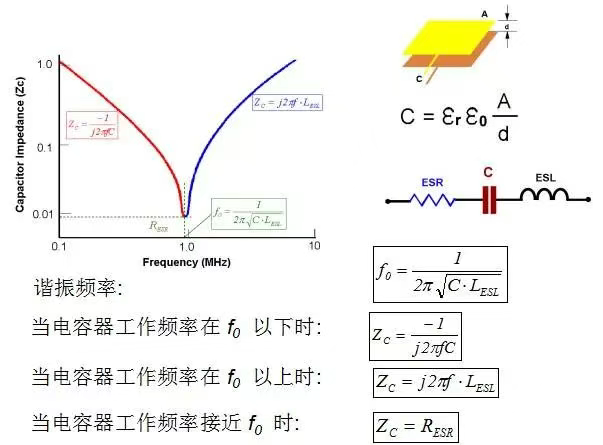

电容在电源电路中起着关键作用，了解其相关特性对于电源排版至关重要。不同品牌和型号的电容具有不同的性能参数，例如容值、耐压、等效串联电阻（ESR）等。通过研究电容的模型，如 muRata 电容的模型，并与 SAMSUNG 等其他品牌的电容进行比对，可以更好地理解电容的特性，从而在排版时做出更合理的选择。
2、电感相关特性
电感也是电源电路中的重要元件，其特性包括电感值、直流电阻、饱和电流等。在电源排版中，需要根据电路的需求选择合适的电感，并合理布局，以减少电感之间的相互干扰。
3、EM 问题
电磁兼容性（EMC）是电源排版中需要重点考虑的问题。电源电路中的高频信号和大电流会产生电磁干扰（EMI），可能会影响其他电路的正常工作。因此，在排版时需要采取一系列措施来减少 EMI，例如合理布局元件、使用屏蔽层、增加滤波电路等。
4、环路问题
电源电路中的环路会产生寄生电感和电容，影响电源的稳定性和性能。在排版时，需要尽量减小环路面积，避免形成大的电流环路。同时，要合理安排元件的位置，使电流路径短，减少环路的影响。
5、层面问题
在多层电路板设计中，层面的选择和布局对于电源排版至关重要。不同的层面具有不同的特性，例如电源层和地层可以提供低阻抗的电源路径，减少电压降。在排版时，需要根据电路的需求合理分配层面，使电源和信号能够得到良好的隔离和传输。
6、电源电路问题
电源电路的设计和排版直接影响电源的性能和稳定性。在排版时，需要确保电源电路的元件布局合理，布线整齐，避免出现交叉和干扰。同时，要注意电源的输入输出接口的位置和连接方式，以保证电源的正常工作。
7、过孔问题
过孔是多层电路板中连接不同层面的重要元件，其质量和布局会影响电源的性能和稳定性。在排版时，需要合理安排过孔的位置和数量，避免过孔过多导致阻抗增加和信号干扰。同时，要注意过孔的尺寸和间距，以保证过孔的可靠性。
综上所述，电源排版的十大基本要点涵盖了电容、电感、EM、环路、层面、电源电路和过孔等多个方面。在实际设计中，我们需要综合考虑这些要点，根据具体的电路需求和设计要求，合理进行电源排版，以确保电源的完整性和稳定性，提高整个电路系统的性能和可靠性。
