电流断续时Zeta转换器的工作原理和基本关系

时间:2008-10-08

  Zeta PWM DC/DC转换器和Cuk PWM DC/DC转换器一样,流过开关管V的电流iv为两个电感电流之和,即iv=iL1+iL2。在开关管V关断后,流过二极管的电流iD也是两个电感电流之和,iD=iL1+iL2。如果在t=Ts时扌D刚好降到零,则Zeta转换器在临界电流连续状态工作;如果iD在Ts之前已降到零,则Zeta转换器在电流断续状态下工作。如果引入二极管电流脉功率§,即

  式中,△iD为二极管电流在开关管V导通或关断期间的变化率;ID为二极管导通时的电流平均值,见式(3-147)。电流连续时,流过二极管D的电流波形为梯形波,故§<1.电流临界连续时,iD为底宽(1-Du)Ts的三角波,§=1。电流不连续时,iD为底宽进一步减小,故§=1。因此,§=1就是电流连续与断续的边界。

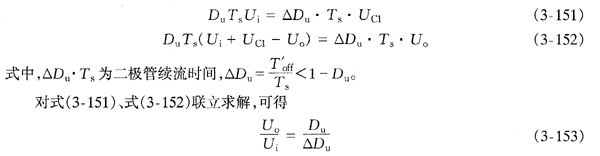

  在电流断续工作状态,由电感L1和L2上电压伏秒面积平衡,得
