汽车多功能报警器 (二)

　　本例介绍的汽车多功能报警器，能在汽车倒车时发出"滴嘟，倒车"的语音警示声，在汽车转弯时发出"滴嘟，转弯"的语音警示声，在有人盗车时发出"抓贼呀"的语音报警声。
　　电路工作原理

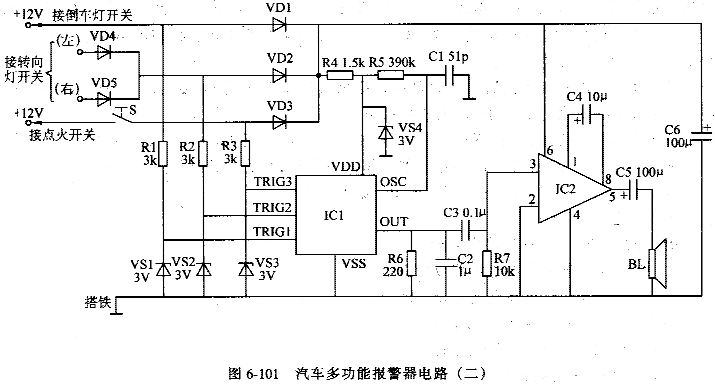

　　该汽车多功能报警器电路由触发控制电路、语音发生器和音频放大输出电路组成，如图6-101所示。

　　触发控制电路由防盗开关S、二极管VD1~VD5、电阻器R1~R3和稳压二极管VS1~VS3组成。
　　语音发生器电路由电阻器R4~R6、电容器C1、C2、稳压二极管VS4和语音集成电路IC1组成。
　　音频放大输出电路由音频功率放大集成电路IC2、电容器C3~C6、电阻器R7和扬声器BL组成。
　　当汽车倒车时，来自倒车灯开关的+12V电压分为3路：一路经VD1供给IC2;一路经VD1隔离、电阻器R4限流及VS4稳压后，为IC1提供+3V工作电压;另一路经R1限流降压及VS1稳压后加至IC1的TRIG1触发端，使IC1受触发而工作。IC1工作后，从OUT端输出语音电信号，该电信号经IC2放大后，驱动BL重复发出“嘀嘟，倒车”的语音警示声。
　　当汽车转弯时，来自转向灯开关的直流电压经VD4 (或VD5)和VD2供给IC2的同时，还经R4和R2分别加至IC1的VDD电源端和TRIG2触发端，使IC1通电工作。IC1输出的语音电信号经IC2放大后，驱动BL发出"嘀嘟，转弯“的语音警示声。
　　驾驶员停车后，将S接通，报警器即进入防盗警戒状态，此时若有人企图盗车，在盗车贼起动汽车发动机时，来自点火开关的+l2V电压一路经S、R3加至IC1的TRIG3触发端，使IC1通电工作。IC1输出的语音电信号经IC2放大后，驱动BL发出"抓贼呀"的语音报警声。驾驶员在每次开动汽车前，应先将S关闭，否则报警器会误报警。
　　元器件选择
　　R1~R7选用1/4W金属膜电阻器或碳膜电阻器。
　　C1选用高频瓷介电容器;C2和C3均选用独石电容器;C4~C6均选用耐压值为16V的铝电解电容器。
　　VD1~VD5均选用IN4007型硅整流二极管。
　　VS1~VS4均选用2CW52型硅稳压二极管。
　　IC1选用LQ46型语音集成电路;IC2选用LM386型音频功率放大集成电路。
　　BL选用0.5~lW、8Ω的电动式扬声器或号筒式扬声器。
　　S选用小型单极拨动式开关，使用时应安装在隐蔽位置。
