双绞线视频信号传输解决方案

时间：2007-10-08

ZY系列双绞线视频传输器：
　　双绞线视频传输器（双绞线视频收发器）是利用五类网络线缆代替同轴电缆，不仅解决了安防和视频广告工程中普通视频电缆存在的远距离传输信号严重失真和在复杂工业环境下的电磁视频干扰问题，而且大大节约了线路建设成本，施工和维护也变得十分简便，成为视频监控工程在解决1-3公里中长距离传输问题上的一种为经济实用的办法。
VGA传输器（VGA延长器）：
　　VGA信号传输器,采用技术将H和V信号编码至RGB信号上加重处理后发送，仅利用CAT-5电缆的三对双绞线完成VGA、SVGA、SXGA信号的编解码，接收端采用卓越的去加重、5段极点均衡补偿和亮度、对比度控制，使SVGA的传输距离达到50米、100米、300米至500米或更远。完全代替了原来用VGA信号放大器延长VGA信号的做法，VGA信号传输器广泛应用于军事演习,大型指挥系统,酒店KTV点歌系统,电梯液晶显示系统,大型电厂图像监控系统,大型会议显示系统,电视台背景大屏幕显示系统,工业自动化远程控制系统,火车站大屏幕系统,列车车厢显示器，超市图像音响的远程传输，商务办公楼多媒体广告系统等
高清双绞线视频传输分配器：
　　高清双绞线视频传输分配器广泛应用于楼宇、宾馆饭店、超市、商场等媒体播放系统中的视频信号传输，国内首创采用高性能广播级宽带视频大规模集成电路，使微分增益DG小于0.05%，微分相位DP小于0.050，带宽达到6MHZ,很好地解决了采用双绞线视频传输方案的广告机安装工程的高频补偿难题，此设备同样适用于HDTV信号的分配和传输。一路视频输入分成8路、12路、24路双绞线输出，作为发送器，在远端广告屏用接收器接收双绞线传输的差分信息，还原为视频信号。

1、一路双绞线视频传输器方案

产品型号	传输距离	备注
ZY300T/R	0-300米	无源双绞线视频传输器
ZY701、900T/R	0-900米	有源双绞线视频传输器
ZY1200T/R	0-1200米	有源双绞线视频传输器

2、一路发送四路接收双绞线视频传输器方案

产品型号	传输距离	备注
ZY1200-4T/R	0-1200米	有源双绞线视频传输器

3、一路发送八路接收双绞线视频传输器方案

产品型号	传输距离	备注
ZY1200-8T/R	0-1200米	有源双绞线视频传输器

4、一路双绞线VGA传输器方案

产品型号	传输距离	备注
ZY-VGA500R/T	0-500米	双绞线VGA视音频传输器
ZY-VGA300R/T	0-300米	双绞线VGA视音频传输器
ZY-VGA150R/T	0-150米	双绞线VGA视音频传输器
ZY-VGA50R/T	0-50米	双绞线VGA视音频传输器

5、四路双绞线VGA传输器方案

产品型号	传输距离	备注
ZY-VGA4T	0-300米	和ZY-VGA500R配合使用，传输距离为500米，和ZY-VGA300R配合，传输距离为300米，和ZY-VGA150R配合使用，传输距离为150米，和ZY-VGA50R配合使用，传输距离为50米

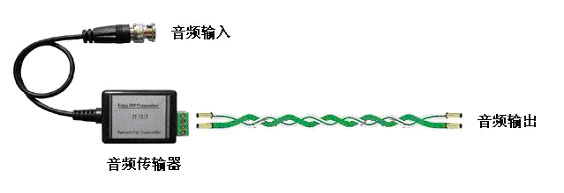

6、双绞线音频传输器方案

产品型号	传输距离	备注
ZY-audio	0-2000米	有源双绞线视频传输器
