LTC3103

  LTC3103能在 0.6V 至 13.8V 的输出电压范围内提供 300mA 的输出电流,能提供 10mA 的可编程 LDO 输出,用于给对噪声敏感的功能电路供电,它的的静态电流仅为 2.6μA .是一款15V、采用电流模式架构的高效率、单片式、固定频率的同步降压型转换器。

  这款器件能在 2.5V 至 15V 的输入电压范围内工作,旨在为了方便多种输入电源的工作,包括单节或多节电池、超级电容器以及系统电压轨等。还能提供包括工业控制电源、远程传感器网络、低功率无线系统和能量收集应用等多种电池供电的应用。

主要特点

  1、宽 VIN 范围:2.5V 至 15V

  2、宽 VOUT 范围:0.6V至13.8V

  3、300mA 输出电流

  4、超低静态电流:1.8μA

  5、同步整流:效率高达 95%

  6、准确和可编程的 RUN 引脚门限

  7、1.2MHz 固定频率 PWM

  8、可由用户选择的自动突发模式 (Burst Mode) 或强制连续操作

  9、内部补偿

  10、用于 VOUT 的电源良好状态输出

  11、采用耐热性能增强型 3mm x 3mm x 0.75mm、10 引脚 DFN 封装和 10 引脚 MSOP 封装

操作模式

  LTC3103 提供了两种操作模式:自动突发模式操作和强制连续模式,从而使用户能够优化输出电压纹波、噪声及轻负载效率。就需要低噪声的应用而言,LTC3103 均能以“强制连续模式”工作,在该模式时,这款器件将以 1.2MHz 开关频率工作。当启用突发模式操作时,无负载条件下的典型 DC 输入电源电流减小至 2.6μA,因而限度地提高了轻负载时的效率。而选择强制连续模式则可执行非常低噪声的恒定频率 (1.2MHz) 操作。

  LTC3103 以固定的 1.2MHz 开关频率工作,并运用同步整流提供高达 95% 的效率。

  一个准确和可编程的 RUN 比较器为用户提供了灵活性,用户可设定在何种输入电压条件下启用器件。其他特点包括电源良好标记、集成的软启动和过热保护。

  这款器件还可以接受命令,以自动从固定频率转换为突发模式 (Burst Mode) 工作,从而在极宽的负载电流范围内实现高效率。内部补偿、小占板面积的 DFN 和 MSOP 封装、以及固定的 1.2MHz 开关频率允许仅使用几个纤巧的外部组件,就可组成占板面积非常紧凑的解决方案。

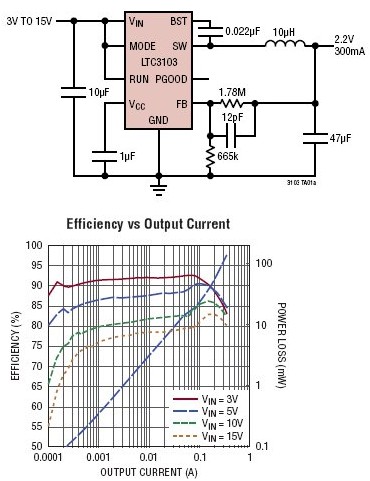

典型应用



  LTC3103 还包括一个电源良好输出、一种集成型软起动功能电路、一个准确的 RUN 比较器和热过载保护电路以确保电源系统上电处于良好受控状态。

  LTC3103 主要应用于多节电池或超级电容器稳压器、分布式电源系统、远程传感器网络、便携式仪器、能量收集器、低功率无线系统等领域。
