带阻滤波器

概述

　　带阻滤波器是指能通过大多数频率分量、但将某些范围的频率分量衰减到极低水平的滤波器，与带通滤波器的概念相对。其中点阻滤波器（notch filter）是一种特殊的带阻滤波器，它的阻带范围极小，有着很高的Q值（Q Factor）。

　　将输入电压同时作用于低通滤波器和高通滤波器，再将两个电路的输出电压求和，就可以得到带阻滤波器（如下图所示），其中低通滤波器的截止频率应小于高通滤波器的截止频率。

分类

　　与带通滤波器相反，带阻滤波器用来抑制某一频段内的信号，而让以外频段的信号通过。带阻滤波器分两类，一类是窄带抑制带阻滤波器（简称窄带阻滤波器），另一类是宽带抑制带阻滤波器（简称宽带阻滤波器）。窄带阻滤波器一般用带通滤波器和减法器电路组合起来实现，窄带阻滤波器通常用作单一频率的陷波，又称陷波器；宽带阻滤波器通常用低通滤波器和高通滤波器求和实现。

电路性能

　　如图所示，带阻滤波器电路的性能和带通滤波器相反，即在规定的频带内，信号不能通过（或受到很大衰减或抑制），而在其余频率范围，信号则能顺利通过。

带阻滤波器电路图

　　在双T网络后加一级同相比例运算电路就构成了基本的二阶有源带阻滤波器。

　　电路性能参数：

作用

　　带阻滤波器用以消除一个单一干扰频率。例如，当你住处离一个调频电台很近的话，你会发现信号会在这个波段占有很大一个区域，或者出现在这个波段的若干频率点上。虽然有可能是这个调频电台发射机需要修理，但更可能是你的接收器前端过载造成的。

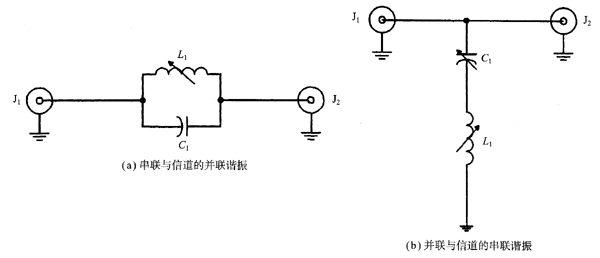

　　有两种基本的方法来去除某个单一频率的信号，它们经常被合并使用来加强效果。一个并联谐振滤波电路（图（a））在谐振频率处有很高的阻抗，而在远离谐振频率的地方阻抗很低，在信号通道上串联一个并联谐振滤波电路就会去除谐振频率附近的信号，而让其他频率信号通过。串联谐振滤波电路（图（b））恰好相反：在其谐振频率处阻抗很低，而在其他频率阻抗很高。并联一个串联谐振滤波电路将消除在谐振频率附近的信号。
