L298N是一种单H桥电机驱动芯片，其中每个H桥可以提供2A的电流，功率部分的供电电压范围是2.5-48v，逻辑部分5v供电，接受5vTTL电平。
L298N是一种单H桥电机驱动芯片，其中每个H桥可以提供2A的电流，功率部分的供电电压范围是2.5-48v，逻辑部分5v供电，接受5vTTL电平。一般情况下，功率部分的电压应大于6V否则芯片可能不能正常工作。

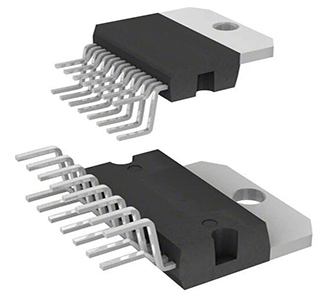

L298N
产品型号 | L298N |
| 描述 | IC桥驱动器PAR 15MULTIWATT |
| 分类 | 集成电路(IC)，PMIC-完整的半桥驱动器 |
| 制造商 | STMicroelectronics |
| 打包 | 管 |
| 零件状态 | 活性 |
| 输出配置 | 半桥(4) |
| 接口 | 逻辑 |
| 负载类型 | 感应式 |
| 技术 | 双极 |
| 故障保护 | 限流，超温 |
| 安装类型 | 通孔 |
| 包装/箱 | Multiwatt-15(垂直，弯曲和交错引线) |
| 供应商设备包装 | 15瓦 |
| 基本零件号 | L298 |
| 符合REACH | 是 |
| 符合欧盟RoHS | 是 |
| 状态 | 活性 |
| 接口IC类型 | 基于全桥的外围驱动程序 |
| 内置保护 | 过电流 |
| 输入特性 | 标准 |
| JESD-30代码 | R-XZFM-T15 |
| JESD-609代码 | e3 |
| 功能数量 | 2 |
| 端子数 | 15 |
| 输出特性 | TOTEM-POLE |
| 输出电流方向 | SOURCE AND SINK |
| 输出极性 | TRUE |
| 峰值回流温度(℃) | 未标明 |
| 资格状态 | 不合格 |
| 电源电压标称 | 5.0伏 |
| 最小供电电压 | 4.5伏 |
| 最大电源电压 | 7.0伏 |
| 电源电压1-标称 | 42.0伏 |
| 电源电压1-Min | 4.8伏 |
| 电源电压1-最大 | 46.0伏 |
| 终端完成 | 磨砂锡(Sn) |
| 终端表格 | 贯穿孔 |
| 终端位置 | ZIG-ZAG |
| 包装主体材料 | UNSPECIFIED |
| 包装形状 | RECTANGULAR |
| 包装形式 | FLANGE MOUNT |
| 制造商包装说明 | 垂直，MULTIWATT-15 |
| 时间@峰值回流温度最大值(秒) | 未标明 |
| 无铅状态/ RoHS状态 | 无铅/符合ROHS3 |
| 水分敏感性水平(MSL) | 1(无限制) |
直流电动机，继电器，电磁阀，步进电动机
L298N引脚功能图
L298N符号
L298N脚印
L298N封装图
L298N封装尺寸图
