单色无纸记录仪是新一代高度微处理器化、准电脑化的多功能无纸记录仪。硬件上采用内带快闪存贮器的新型CPU为核心,扩充了大容量的数据存贮区,配以5.5英寸高分辩率带背光的液晶显示器;软件上引入中文Windows的框架思路,以中文菜单引导组态操作,简洁直观。
输入回路:1~6路(全功能输入)
模拟输入
热电偶:K,E,B,S,J,T,R,N
热电阻:Cu50,Pt100等
电流:0~10mADC,4~20mADC等
电压:0~5VDC,1~5VDC
脉冲输入
矩形波、正弦波或三角波
幅度:≥4V
频率:0~10KHz
开关输出
断电器触点容量:220VAC/3A或24VDC/5A(阻性负载)
馈电输出:每一路24VDC/30mA
测量精度:0.2或0.5
测量范围:-1999~9999字
内存容量:4Mb(可扩展)
采样周期:0.5秒/路
记录间隔:1秒-4分钟之间以秒为单位多档选择
调节功能:可选PID调节功能
显示方式:带背光液晶(5.5〞LCD)图形显示板
参数设定:中文菜单提示,面板按键设定或上位机通过通讯口设定,设定参数密码锁定
控制方式:可选择带回差的ON/OFF控制
通讯输出:RS232/485,波特率1200~57600pbs(可设置)
保护方式:设定参数保存,记录数据断电保存,内置WATCHING DOG电路
使用环境
环境温度:-20~50℃
相对湿度:≤85[%]RH
避免强腐蚀性气体
工作电源:220VAC±10[%]?50Hz±2Hz
重量:≤1kg
安装
仪表尺寸:144×144×250mm
开孔尺寸:138×138mm

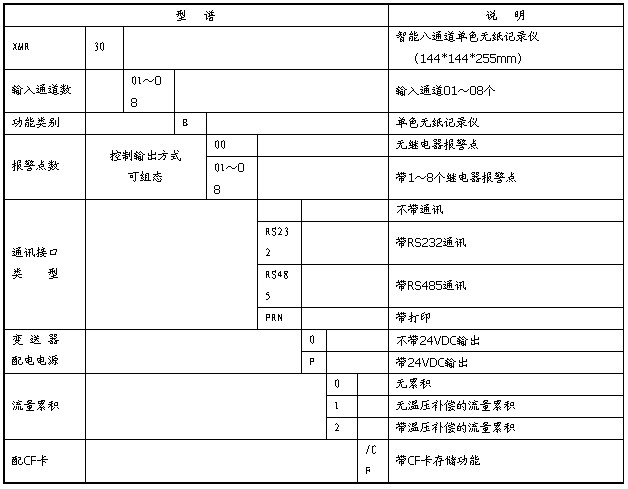

◇5.1英寸160X128点阵式图形液晶显示器,LED背光。
◇屏幕对比度可以自由调节;
◇高速、高性能32位ARM微处理器,画面响应时间小于0.2秒,可同时实现12路信号的检测、记录、显示和报警;
◇采用大规模集成电路,国际名厂元器件精心设计;
◇大容量FLASH 闪存芯片存贮历史数据,掉电永不丢失数据;
◇全隔离输入,可输入多种信号,无需跳线,通过软件组态即可;
◇工程量显示数值范围宽,可显示5位数值:-9999 ~19999;
◇支持真空度科学计数法显示;
◇中文菜单组态、显示工程位号,工程单位。软件密码锁保证用户组态安全;
◇报警显示,同时指示各路通道的下下限、下限、上限、上上限报警。可以记录最近的15条报警信息;
◇使用USB2.0接口转存和备份历史记录,支持256M 、512M 、IG 优盘;
◇标准串行通讯接口:RS-485 和RS-232C;
◇标准Modbus RTU通讯协议。除支持本公司的ScanX 数据管理软件外,还支持iFIX 、组态王、MCGS、PCAuto等流行组态软件,无需专用驱动;
◇可外接微型打印机,支持手动打印、定时自动打印,满足用户现场打印的需要;
◇集成硬件实时时钟,掉电情况下时钟也能准确运行;
◇新型开关电源,85VAC~265VAC 范围内正常工作;
◇提供变送器+24VDC隔离配电;
◇补偿模型丰富,可对液体、一般气体、蒸汽、天然气等多种介质进行补偿;
◇小流量补足计量功能,仪表掉电后按设定值进行补偿;
◇提供8小时班报,12小时班报,日报表,月报表。可自由设定结算时间;
◇当温度传感器、压力传感器发生故障时,会自动改用设定温度,压力计算补偿量;
◇具有掉电记录功能,记录仪上电,停电时间,显示累计停电时间,防止用户停电窃汽;
◇全铝密封外壳及内部屏蔽板,保证仪表在恶劣环境中正常工作。
