扫频仪

  扫频仪又称品绿特性图示仪,是将扫频信号源与示波器的X-Y现实功能结构在一起,并增加了某些附属电路而构成的一种通用电子仪器,用于测量网络的幅频特性。

原理

  扫频信号加至被测电路,检波探头对被测电路的输出信号进行峰值检波,并将检波所得的信号送往示波器Y轴电路,该信号的幅度变化正好反映了被测电路的幅频特性,因而在屏幕上能直接观察到被测电路的幅频特性曲线。

  为了标出X轴所代表的频率值,需要另加频标信号。该信号是作为频率标记的晶振信号与扫频信号混频而得到的。

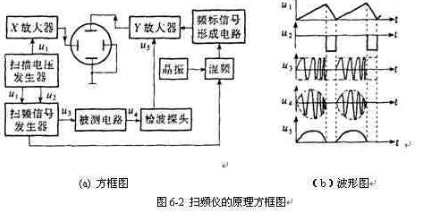

扫频仪的原理图

组成

  扫频仪一般由扫描锯齿波发生器、扫频信号发生器、宽带放大器、频标信号发生器、X轴放大、Y轴放大、显示设备、面板键盘以及多路输出电源等部分组成。

主要参数

  1、中心频率:在1MHz~300MHz之间连续调节,分三个波段实现

  2、有效扫频宽度:±0.5MHz~±7.5MHz可连续调节

  3、寄生扫描系数:≯±7.5[%]

  4、扫描线性度:在频偏±7.5MHz时应>20[%]

  5、输出扫频信号电压:>0.1V

  6、输出电压调节方式:步进衰减(粗):0/10/20/30/40/50/60dB

  步进衰减(细):0/2/3/4/6/8/10dB

  7、检波探测器的输入电容:不大于5pF

使用准备

  1、测试准备

  仪器接通电源,预热10分钟后,调好辉度和聚焦,便可对仪器进行检查

  2、频标的检查

  将频标选择开关置于1MHz或10MHz档

  3、频偏的检查

  将频率偏移按钮由最小旋到时,荧光屏上呈现的频标数,应满足±0.5MHz~±7.5MHz连续可调

  4、输出扫频信号频率范围的检查

注意事项

  1、扫频仪与被测电路相连时,必须考虑阻抗匹配问题。

  2、若被测电路内部带有检波器,不应再用检波探头电缆,而直接用开路电缆与仪器相连。

  3、在显示幅频特性时,如有发现图形异常曲折,则表示被测电路中有寄生振荡,在测试前予以排除

  4、测试时,输出电缆和检波探头的接地线应尽量短些,切忌在检波头上加接导线。
