回路校验仪

  回路校验仪是一种高精度、高分辨率、高可靠的手持式数字校验仪表,用以测量和输出电压和电流信号的手持便携式仪器。可用于工业仪表的现场调校,也可用于实验室仪器仪表的校准。

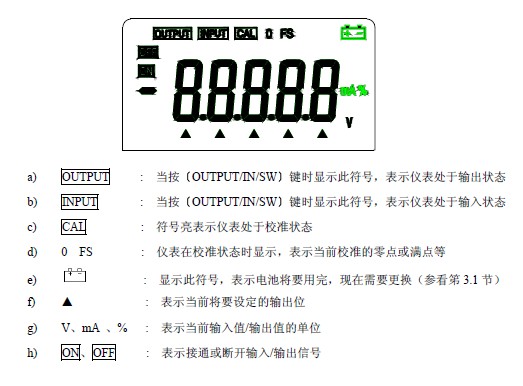

显示区说明

回路校验仪的显示区说明

特点

  高精度、高分辨率、高可靠性

  小巧、坚固、可靠,便于携带和手持

  准5位LCD显示,读数的0.02[%]

  提供DC24V回路电源,直接调测二线制仪表

  自动正负极性识别

  自动量程转换,量程宽,可有效提高精度

  输出采用全数字输入方式,操作简单,并有中文提示

  完善的端口保护

  大屏幕液晶带背光显示,中文菜单操作

  内置大容量充电电池,工作时间长

性能指标

  输出性能指标(适用于18℃至28℃,校准后一年内)

回路校验仪的输出性能指标

  输入性能指标(适用于18℃至28℃,校准后一年内)

回路校验仪的输入性能指标

  注1: 电池高于6.8V 时,20mA 负载1KΩ;电池在5.8V~6.8V 之间,20mA 负载700Ω

  注2: 供电电源范围:5~25VDC

  注3: 温度系数:±0.005[%] 量程 / ℃(5℃~18℃、28℃~40℃)

功能

  1、仪表测量时可选择最小//平均/保持/相对测量模式

  2、可以在电流测量的同时,为变送器提供+24V环路电源

  3、仪表可以输出电流给变送器及其他设备,也可以仿真一个变送器输出电流

  4、四种斜波步进速率可选择,在一只手空闲的情况下,测试变送器的响应速度

  5、电流输出有四种范围可选择,对应精度0.05[%],分辨率1μA,并且同时显示百分比量程

  6、为热电偶测试校准专设毫伏测量和毫伏输出功能

  7、背光源LCD显示,40000字,适合在任何照明条件下使用

  8、内置可充电镍氢电池组,电量充沛,外部可更换。
