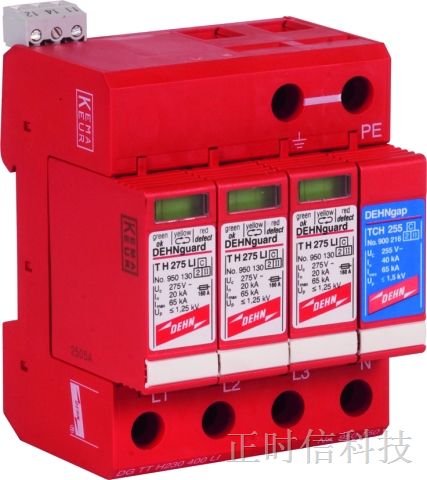

供应DEHN*雷器、电涌保护器

DG TT H230 400 LI

DG TT H230 400 LI385

依据EN 61643-11, SPD

2级

2级

依据IEC 61643-1, SPD

II级

II级

交流标称电压UN

230/400 V

230/400 V

交流*大持续工作电压[L-N]UC

275 V

385 V

交流*大持续工作电压[N-PE]UC

255V

255V

*大放电电流(8/20μs) [L-N] Imax

65kA

65kA

*大放电电流(8/20μs) [N-PE]

65kA

65kA

雷电冲击电流(10/350μs)[N-PE] Iimp

12kA

12kA

电压保护水平[L-N]Up

≤1.25kV

≤1.75kV

5kA时，电压保护水平[L-N]Up

≤1kV

≤1.35kV

电压保护水平[N-PE]Up

≤1.5kV

≤1.5kV

工频续流遮断能力[N-PE]Ifi

100Arms

100Arms

响应时间[L-N]tA

≤25 ns

≤25 ns

响应时间[N-PE]tA

≤100 ns

≤100 ns

*大后备熔丝

160 A gL/gG

160 A gL/gG

*大后备熔丝时短路耐受能力

20 kArms

20 kArms

TOV暂态过电压[L-N]UT

335 V/5 sec

385 V/5 sec

TOV暂态过电压[N-PE]UT

1200V / 200ms

1200V / 200ms

工作温度范围TU

-40℃…+55℃

-40℃…+55℃

脱扣指示

绿-黄-红

绿-黄-红

安装导线截面积（*小）

1.5 mm2单股线/软线

1.5 mm2单股线/软线

安装导线截面积（*大）

35mm2多股线/25 mm2软线

35mm2多股线/25 mm2软线

安装方式

35mmDIN轨, 依据EN 60715

35mmDIN轨,依据EN 60715

外壳材料

红色热塑性材料,UL 94V-0

红色热塑性材料,UL 94V-0

*护等级

IP 20

IP 20

尺寸

4 mods, DIN 43880

4 mods, DIN 43880

认证

KEMA

KEMA

遥信触点类型

浮动切换触点

浮动切换触点

交流切换能力

250V/0.5A

250V/0.5A

直流切换能力

250V/0.1A; 125V/0.2A; 75V/0.5A

250V/0.1A; 125V/0.2A; 75V/0.5A

遥信终端的横截面积

*大1.5mm2单股线/软线

*大1.5mm2单股线/软线

订购信息

型号

DG TT H230 400 LI

DG TT H230 400 LI385

货号

950 150

950 151

包装单位

1 pc (s)

1 pc (s)
