供应德国DEHN电涌保护器、避雷器
地区：广东 深圳
认证：
无
图文详情
产品属性
相关推荐
DPI
·安装方便，源于两部件设计
·适用于3种屏蔽概念
·用于*雷分区OB-2及后续分区
4-20mA接口电路电涌保护，M20×1.5(母/公)螺纹，可选直接屏蔽接地，间接屏蔽接地或屏蔽不接地。
|
|
DPI |
|
SPD分类 |
TYPE |
|
标称电压UN |
24V |
|
直流*大持续工作电压UC |
34.8V |
|
交流*大持续工作电压UC |
24.5V |
|
标称电流IL |
0.5A |
|
D1每线雷电冲击电流(10/350μs) |
1kA |
|
C2总标称放电电流(8/20μs) |
10kA |
|
C2每线标称放电电流(8/20μs) |
10kA |
|
C2屏蔽线-PG标称放电电流(8/20μs) |
20kA |
|
线-PG电压保护水平(InC2) |
≤65V |
|
线-线电压保护水平(InC2) |
≤650V |
|
屏蔽-PG电压保护水平(InC2) |
≤650V |
|
线-PG电压保护水平(1kV/μsC3) |
≤50V |
|
线-线电压保护水平(1kV/μsC3) |
≤500V |
|
屏蔽-PG电压保护水平(1kV/μsC3) |
≤600V |
|
每线串联阻* |
2.2ohms |
|
线-线带宽fG |
14MHz |
|
线-线电容C |
≤400pF |
|
线-PG电容C |
≤20pF |
|
屏蔽线-PG电容C |
≤15pF |
|
工作温度范围 |
-40℃…+80℃ |
|
*护等级 |
IP |
|
安装现场仪表侧/设备侧 |
M |
|
连接方式 |
螺丝连接1.5mm2,长度200mm |
|
安装导线截面积(单股线) |
0.08-2.5mm2 |
|
安装导线截面积(软线) |
0.08-1.5mm2 |
|
接地方式 |
外壳或接地环(可选配件) |
|
外壳材料 |
V2A |
|
颜色 |
无色 |
|
测试标准 |
IEC |
|
认证 |
GOST |
|
|
|
|
订购信息 |
|
|
型号 |
DPI |
|
货号 |
929 |
|
包装单位 |
1 |

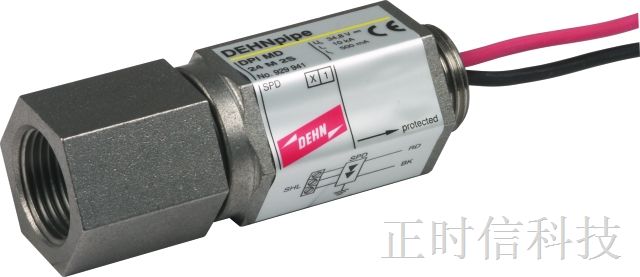

DPI MD 24 M 2S
德国DEHN避雷器
