产品特点与功能描述：

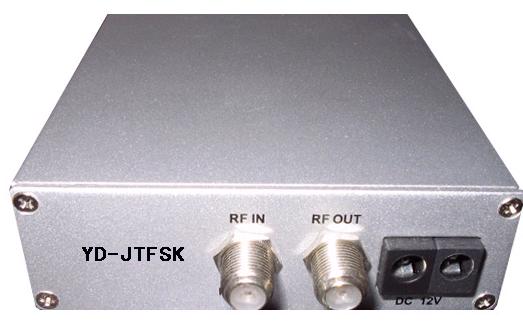

YD-JTFSK能够通过调整输出信号的强度改变信号传输距离；本设备只能单工“发送”数据信号。
数据终端控制器又名数据调制器 YD-ASK是采用ASK幅移键控调制方式，能将RS-485的数据信号经变换整形后调制到38M输出;被广泛应用在共缆监控传输数据控制领域。主要功能是对监控系统中的RS-485、RS-232等控制信号进行调制，使控制信号可以通过同轴电缆来进行传输，传输到终端通过视音频调制.输出RS-485信号来驱动云台、镜头，实现对摄像机的远程管理控制。
设备接口说明：
输入、输出接口：
RS-485 RFOUT AC220V
1+2-5G LEVEL IN OUT |
◇RF OUT 接口与系统的共缆总线连接向下发送信号。
◇LEVEL用于调节输出电平。
◇RS-485接口用于计算机或云台控制器连接，输入控制信号。
◇AC220V， IN接口接于交流220V电源；OUT接口连于其它供电接口。
设备系统调试：
◇在对本台共缆控制器进行调试时，*需有一种控制信号RS-485输入到控制器中，否则控制器无法向终端控制指令。
◇RS-485信号输入*需接地良好，建议使用带光电隔离的RS-485转换隔离器。
◇使用前先测量控制器的输出电平（103±3dB），然后把转换后的控制信号用分配器混合到共缆传输线路中去。
◇共缆控制器发出的指令在共缆线路终端设备接收控制信号时*需*合：38MHz、55-95dB，如果偏低需在线路中加双向放大器，把共缆线路中的控制信号*到*合输入要求值。
技术参数：
◇数据协议：RS-485通讯协议。
◇数*输速率 >9600 Bit/S。
◇调制频率：38MHz。
◇输入电源：AC220V±10%。
◇输出电平：110dB。
◇输出电平调节范围90 -110dB。
带反向数据的共缆监控系统设备连接图.doc
