TAS8240 是一款基于 TMR 的紧凑型传感器,带有冗余,经济实惠,由 4 个惠斯通电桥组成,适用于角度检测
在 -40℃ 至 +150℃ 的环境温度范围内,角度精度可达±1.0°
在温度、磁场范围和寿命范围内具有较高的稳定性
提供安全相关应用(如动力转向电机)所需的带冗余的精确转子位置测量
![](https://file3.dzsc.com/news/24/06/24/115600736.gif)

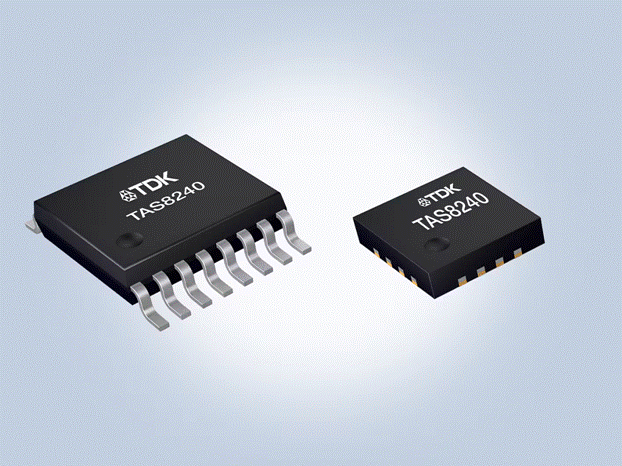

TDK 株式会社(TSE:6762)推出面向汽车和工业应用场景的 TAS8240 传感器,扩大了其隧道磁阻(TMR)角度传感器产品系列。这款全新传感器提供紧凑型 QFN16(3 x 3 mm?)和 TSSOP16 (5 x 6.4 mm?)封装,可实现四个冗余模拟单端 SIN/COS 输出和低功耗。此传感器有助于精确的角度测量,可在受限的空间环境中实现高性能。作为 360°角度传感器,TAS8240 适用于精确测量安全关键型装置(如动力转向、制动助力器或牵引电机)中使用的无刷直流电机的转子位置。*TAS8240 现已开始批量生产,可提供样品。
该传感器包含四对 TMR 半桥,并通过在 x-y 平面上施加磁场提供四个单独的 SIN/COS 输出。然后,即使在其中一个输出信号发生故障的情况下,也可以实现高达 ASIL D 级的更高系统安全级别,同时提供更高的位置信息可用性。
QFN16 封装是一款表面贴装技术(SMT)解决方案,与 TSSOP16 相比,其所占面积小得多,非常适合空间有限的应用场景。可润湿的侧板有助于保障焊接质量,并适用于汽车级场景。根据系统架构的不同,新传感器还可以支持故障后不影响操作的概念。
