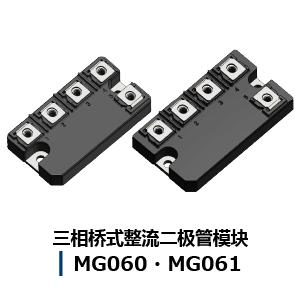

ShinDengen - 采用扁平封装的三相桥式整流二极管模块开始发售

　　新电元工业将开始发售面向工业设备的三相桥式整流二极管模块“MG060”和“MG061”。
　　近年来，为了优化作业人员和提高生产效率，制造现场大量引进工业机器人，对功能强大且可长时间稳定工作的设备的需求在不断增加。因此对电源单元搭载的三相桥式整流二极管模块也提出了小型化和高可靠性的产品要求。
　　为了满足这些需求，我们开始发售三相桥式整流二极管模块“MG060”和“MG061”。本产品追求内部结构的优化，在夹片连接技术等方面做出了调整。还通过搭载本公司自产的高可靠性大型芯片，促进实现工业设备的小型大电流化和高可靠性。
　　另外，本产品采用陶瓷基板的高绝缘性能和高散热设计，因此无需绝缘处理，可减少材料和工时，并满足设备对高电压化的需求。

　　

　　■ 特長
　　o采用扁平封装【图1】
　　采用17mm扁平封装，比其他公司同类产品低43％左右，为小型化做贡献o低熱阻【图2】
　　通过采用大型芯片和陶瓷基板，热阻比本公司原有产品降低65％左右o提高抗浪涌电流的性能
　　与其他公司同类产品相比，实现更高的IFSM耐量

　　

     采用高绝缘性的陶瓷基板

　　达成绝缘耐压2.5kV/min，减少材料和工时，实现高耐压耐量o丰富的额定电流系列
　　800V和1,600V各推出75A、100A、150A、200A共8款机型，可根据设备负载选择合适的产品o其他特点
　　UL1557认证品

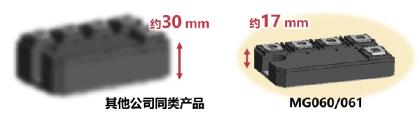

　　图1 采用扁平封装

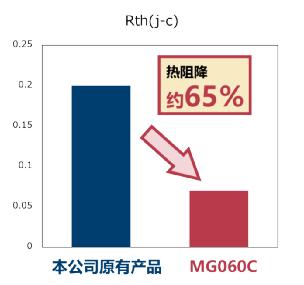

　　图2 低熱阻

　　■ 用途例
　　工业机器人系统工频输入部转换器电路用
　　通用变频器转换器电路用
　　■ 外形尺寸图
　　■ 等效电路图

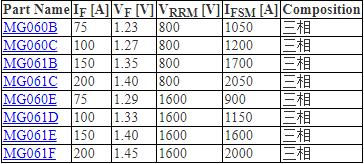

　　■ 产品规格

　

　　■ 生产工厂
　　Lumphun Shindengen Co., Ltd. (Thailand) etc.
　　■ 发售时间
　　2024年5月
