(1)ZE05系列
050型、耐振
(2)ZH05系列
防止短路、触电
(3)ZE064W系列
064型、防水
(4)GT50系列
小型 (1mm间距) 、耐振
(5)FX26系列
140℃耐热、抗振构造
(6)FX23/FX23L系列
支持高速传输、浮动结构
(8)DF40T系列
0.4mm间距、备有屏蔽型
(9)FH75系列
0.5mm间距、高接触可靠性
(10)FH52K系列
0.5mm间距、通用
(11)GT43系列
对应3GHz、带屏蔽同轴
(12)GT32系列
支持高速传输
近年来，随着自动驾驶领域的技术革新和电动汽车的发展，汽车领域对连接器的需求不断增加。车载连接器要求高耐热性和高耐振性等高车载品质。本专题将介绍广濑电机引以为傲的最适合各种车载应用的板对线、接口、板对板和板对FPC/FFC连接器等12个系列。
车载连接器
咨询

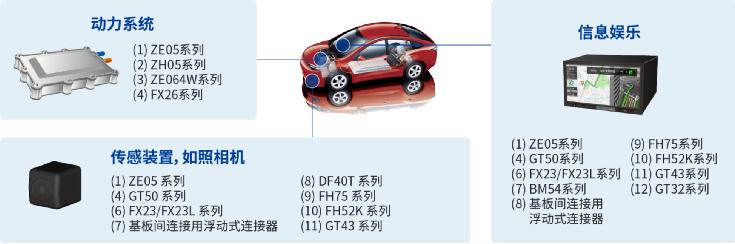

自动驾驶99ADAS应用实例和推荐连接器
高可靠性接口用99板对线连接器

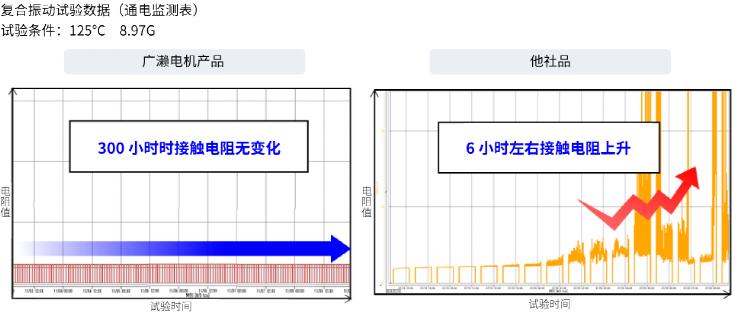

耐振性 ～满足车载设备要求的剧烈振动条件～
作为在严苛环境下，汽车用设备的接口连接器可以放心使用。(以下测试数据是ZE064W和ZE05系列。)

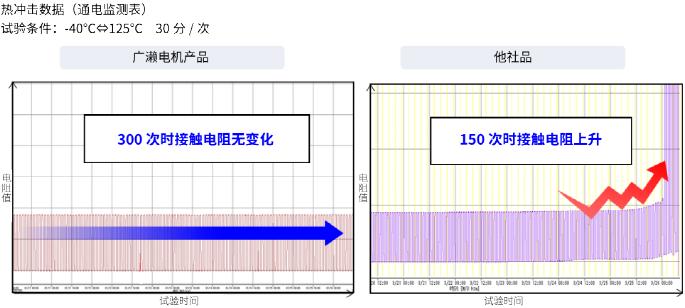

高耐热 ～在125℃高温环境下也能使用～ (仅对象产品)
作为在严苛环境下，汽车用设备的接口连接器可以放心使用。(以下测试数据是ZE064W和ZE05系列。)
防止短路和触电(仅对象产品)
基板侧连接器采用箱型的母端子，用树脂将端子周围物理性包裹使之绝缘。即使有异物进入也不会造成短路，而且作业人员不会触碰到端子，实现了革新化的防触电构造。
防水 ～符合IP67/IP69K标准～ (仅对象产品)
作为在严苛环境下，汽车用设备的接口连接器可以放心使用。
主要系列

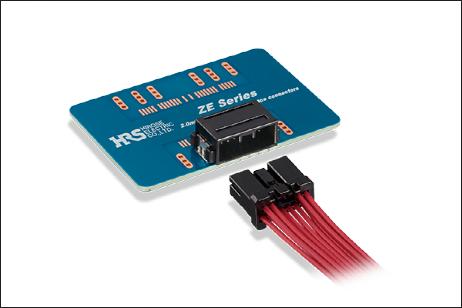

（1）ZE05系列
对应125℃、高耐振性、小型板对线连接器
强化耐振性，保证在8.9G环境下使用，在引擎舱内使用。关于耐热性，由于消除了公母端子使用相同材质的热收缩的影响，可支持125℃耐热。此外，端子小耳朵是尺寸0.5型/2mm间距的省空间设计，有助于组件的小型化。

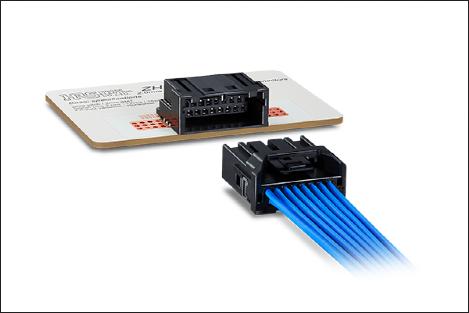

（2）ZH05系列
防止短路99触电构造, 板对线连接器
除了具有耐高温125℃、高耐振性的车载品质外，还具备防止异物引起的短路和工作人员触电的构造。
ZH05系列可以广泛用于对安全对策要求越来越高的车载电气产品，诸如汽车电池、车载充电器、各种ECU等。

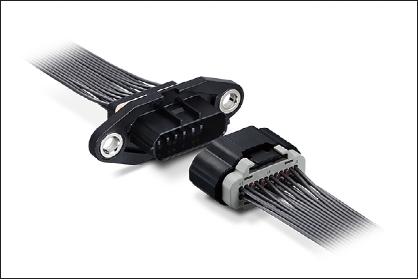

（3）ZE064W系列
对应125℃、接口用高耐振小型防水连接器
强化耐振性，保证在8.9G环境下使用，在引擎舱内使用。母端子的板厚和长度尽可能地变薄变短，成功实现了与其他公司同类产品相比80%的小型化。此外，防水性能也达到了相当于IP67/IP69K的标准。
车载连接器
咨询
内部连接用板对线连接器
1mm间距的小型连接器
特点是1mm间距、5.97mm高度和小型。适合线缆直径0.08sq并且较细，与车载应用内部连接使用较多的0.3sq线缆相比较，可实现约75%的轻量化。
* 通过与一般电线的尺寸重量比较
耐振动和耐热，具有强大的车载品质的端子构造
在压着电线的位置上下功夫，通过防止外壳内部端子移动的稳定杆设计，在严苛的车载环境中也能确保很强的耐振性。与同尺寸的一般民生品连接器相比，减少接点部的磨损。另外，由于使用了耐热性强的材料，实现了125℃的耐高温。
主要系列

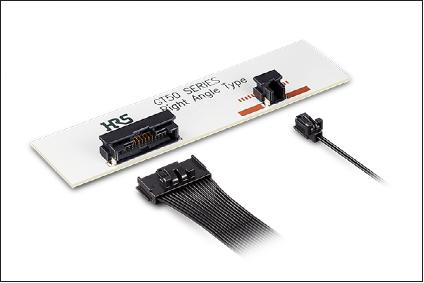

（4）GT50系列
1mm间距、小型、耐熱/耐振、板对线连接器
小型且实现了高牢固性的连接器。通过在端子形状和材料上下功夫，具备了非常适合车载应用的高耐振性和125℃的耐热性。
车载连接器
咨询
板对板浮动连接器

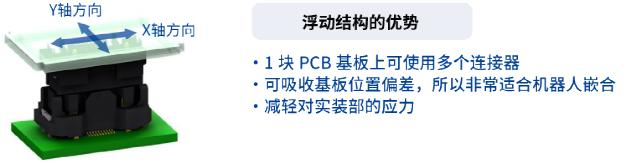

浮动结构
抗振构造。满足安装在引擎舱设备的严格振动条件

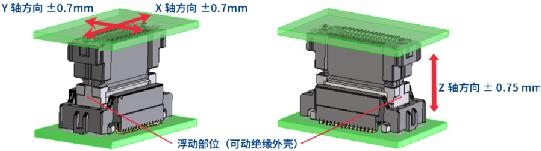

一般的浮动连接器对Z轴方向振动比较弱，而FX26系列独特的浮动构造能解决这一问题，实现了抗振构造。插头侧有浮动部，实现了XY轴方向+0.7mm的浮动，Z轴方向+0.75mm的基板间公差。覆盖嵌入基板或安装时的位置偏差。
140℃耐热性、满足汽车严酷的温度环境
实施热冲击试验(-40 ～ +140℃、1000次)、高温放置试验(140℃下放置1000小时)等车载产品要求的严格试验，已确认没有问题。即使是在逆变器等高热组件下，也可以不选择连接位置进行使用。
主要系列

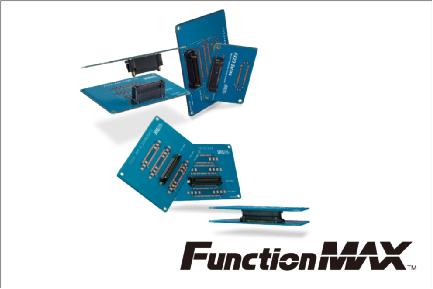

（5）FX26系列
支持140℃、抗振构造、浮动构造连接器
FX26系列是致力于即使在引擎舱内也可使用而开发出的可支持140℃的高品质车规级连接器。抗振·浮动构造·小型(1mm间距)且接触部位双触点，是即使在持续振动、140℃高温环境下也可放心使用的产品。
（6）FX23/FX23L系列
支持8+Gbps高速传输、0.5mm间距、基板间连接用浮动式连接器
这是一款兼具高速传输和±0.6mm浮动功能的连接器。配有3A的电源端子可减少芯数。提供堆叠高度8～30ｍｍ多种选型，您可根据设备的设计进行选择。
车载连接器
咨询
板对FPC连接器
125℃耐热性 ～可承受汽车特有的严酷温度环境～
进行了热冲击试验(-55 ～ +125℃、1,000次)和高温放置试验 (125℃、1,000小时)等车载产品要求的各种严格试验，已确认无问题。
支持高速传输 ～以可靠的性能和构造满足汽车领域对高速传输日益增长的需求～
随着摄像头等传感器的高分辨率化，连接器也要求具有优越的高速传输特性。通过支持高达16Gbps的高速传输(也符合PCI Express 4.0标准)来满足最前沿的需求。
金属屏蔽具有良好的EMI对策(仅对象产品)
通过插座侧的屏蔽板和配置4角的屏蔽板和固定金具的接触部位来强化接地，大大降低了EMI。

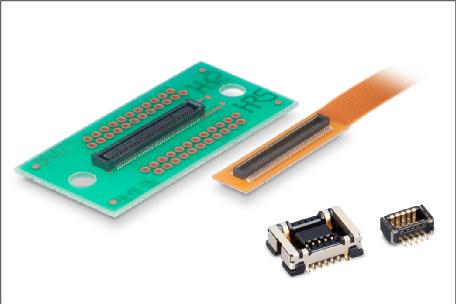

（8）DF40T系列
兼具耐热性、接触可靠性、牢固性的板对FPC连接器。
支持16Gbps高速传输
DF40T系列是非常适用于要求高可靠性应用的连接器，如要求支持125℃耐热性的车载电气设备等。它实现了高达16Gbps的高速传输，采用独特的端子构造，确保高接触可靠性和保持力。在屏蔽型中，插座侧的屏蔽板可有效抑制EMI。
车载连接器
咨询
FPC/FFC连接器
高可靠性的端子构造(接触可靠性、高保持力、牢固性)
组装时充分确保有效嵌合长度以吸收公差。嵌合时连接器两侧的嵌合槽构造吸收冲击时的应力，是非常牢固的产品。
一插即可连接(仅对象产品)
与传统的“打开翻盖、插入FPC/FFC、关闭翻盖”的流程有所不同，“仅插入FPC/FFC即连接完毕”。因为连接时无需触碰翻盖，可以防止翻盖发生破损。另外，因为插入FPC/FFC的同时即锁扣完成，所以不会发生半嵌合。而且作业时间、操作次数也降低为1/3，大幅缩短了作业工时，提高了作业效率。
高耐熱125℃ ～可在高达125℃的高温环境下使用～ (仅对象产品)
我司进行了温度循环试验(-55 ～ +125°C，1,000次)和耐热性试验(125°C，1,000小时)等车载设备要求的严格试验，已确认无问题。
主要系列

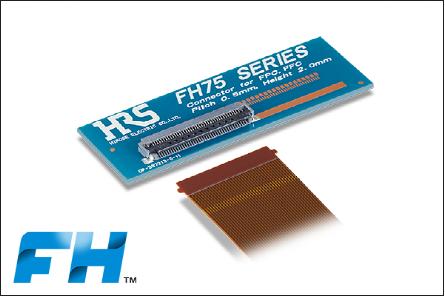

（9）FH75系列
2个独立触点、支持125℃ FPC/FFC连接器
通过在端子的材质和设计方面下功夫，现可支持125℃高温。高FPC/FFC保持力和端子的2点接触结构也实现了高连接可靠性。FH75系列已通过了严格的测试条件，确保了在承受恶劣环境方面的高可靠性，是用于汽车设备的FPC/FFC连接器的理想选择。

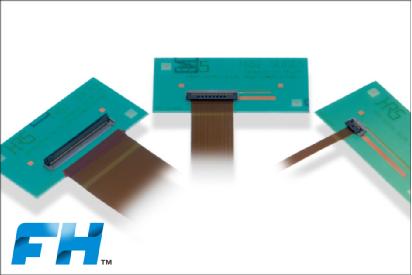

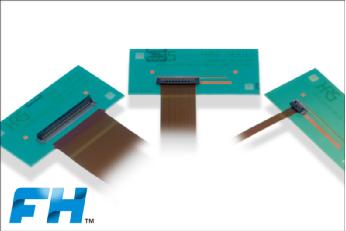

（10）FH52K系列
高可靠性通用FPC/FFC连接器
FH52K是拥有丰富销售业绩、最畅销FPC/FFC连接器FH52系列的高耐热型。牢固锁扣结构，保持FPC/FFC高保持力等传统特征的同时，通过采用耐热性强的端子材料，实现了高达125℃的工作温度。
车载连接器
咨询
高频／高速板对线连接器
抗噪声构造
屏蔽外壳中提供了一个外部电流路径，它可以通过短路径连接到电路板或其他设备的GND平面。 提高了抗噪音性能。
通过各种严苛车载试验条件
进行了冲击和振动、热冲击试验和高温试验等车载产品所要求的各种严格试验，已经验证没有问题。

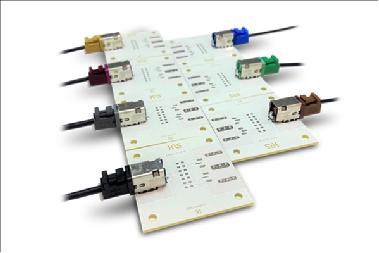

（11）GT43系列
对应LVDS、带屏蔽同轴连接器
体积小且通过了各种噪音测试，具有稳定的通信性能。
支持3GHz的高频连接器。颜色和按键种类丰富，可以根据用途进行选择。

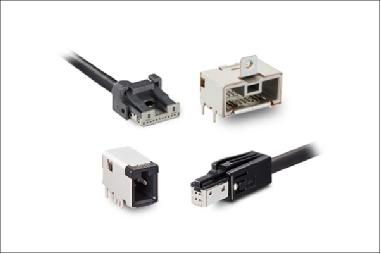

（12）GT32系列
网络，高速通信车载高速传输用屏蔽连接器
全屏蔽结构，支持高达2.2Gbps的高速传输。通过严苛的车载要求，确保高度的可靠性以承受恶劣的环境。这种连接器是车载设备的理想选择。
