Vishay推出新款FRED Pt第五代Hyperfast和Ultrafast恢复整流器,大幅降低导通和开关损耗

时间:2022-10-11

日前,Vishay Intertechnology, Inc.(NYSE 股市代号:VSH)宣布,推出15款采用SOT-227小型封装的新型FRED Pt第五代600 V 和 1200 V Hyperfast和Ultrafast恢复整流器。Vishay Semiconductors整流器导通和开关损耗在同类器件中达到先进水平,提高高频逆变器和软开关或谐振电路的效率。

日前发布的器件可与MOSFET或高速IGBT配合使用,适用于PFC、电动(EV)/ 混合动力汽车(HEV)电池充电站输出整流级、太阳能逆变器增压级和UPS。这些应用环境下,整流器导通损耗低于前代器件,同时反向恢复损耗低。此外,SOT-227封装的半导体器件与铜基板绝缘,便于搭建通用散热器和小型总成。
30A / 600 V器件采用单相桥式配置,60 A - 300 A / 600 V - 1200 V 器件采用双二极管配置。整流器有X型Hyperfast和H型Ultrafast两种速度类型。H型整流器的优点是导通损耗低,X型整流器的优势在于恢复速度快。器件工作温度达+175 °C。

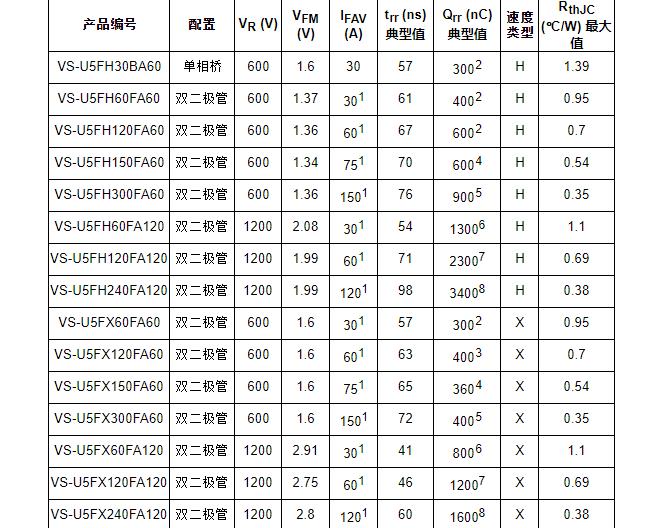

器件规格表:

1 每二极管
2 IF = 30 A, dIF/dt = 1000 A/μs, VR = 400 V, TJ = 25 °C
3 IF = 60 A, dIF/dt = 1000 A/μs, VR = 400 V, TJ = 25 °C
4 IF = 75 A, dIF/dt = 1000 A/μs, VR = 400 V, TJ = 25 °C
5 IF = 150 A, dIF/dt = 1000 A/μs, VR = 400 V, TJ = 25 °C
6 IF = 30 A, dIF/dt = 1000 A/μs, VR = 800 V, TJ = 25 °C
7 IF = 60 A, dIF/dt = 1000 A/μs, VR = 800 V, TJ = 25 °C
8 IF = 120 A, dIF/dt = 1000 A/μs, VR = 800 V, TJ = 25 °C
新型FRED Pt整流器现可提供样品。量产供货周期为26周。
