Toshiba东芝发布旗下首款200V晶体管输出车载光耦

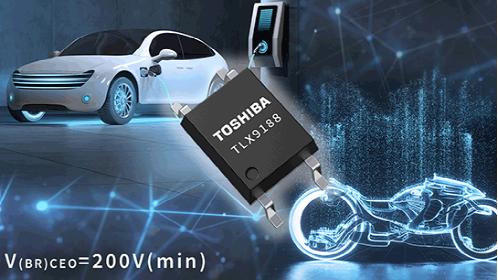

    东芝电子元件及存储装置株式会社（“东芝”）今日宣布，推出一款高压晶体管输出车载光耦---“TLX9188”，用于包括电动汽车在内的汽车设备的信号隔离通信。该产品于今日开始支持批量出货。

    TLX9188的高压光电晶体管提供了200V的集电机-发射极额定电压，较东芝目前的TLX9185A高2.5倍，是东芝首款达到该水平的产品[1]。通过指定开关特性（导通时间、关断时间）的很大值，这种新型光耦能用作单向开关。此外，它也可用于100V至200V设备的模拟信号反馈电路，有助于降低应用电路成本。

     应用：

    汽车设备

     9 9电池管理系统：电压监测、机械式继电器吸持检测、接地故障检测等

     9 9模拟信号的反馈等

     特性：

     9 9高集电极-发射极击穿电压：V(BR)CEO＝200V（很小值）

     9 9高电流传输比：IC/IF＝100%（很小值），GB等级

     9 9高隔离电压：BVS＝3750Vrms（很小值）

     9 9宽额定工作温度范围：Topr＝-40℃至125℃

     9 9AEC-Q101认可

     9 9IATF 16949认可

     主要规格：

    （除非另有说明，@Ta＝25℃）

    器件型号

    TLX9188

    jue对很大额定值

    输入正向电流IF（mA）

    30

    集电极电流IC（mA）

    50

    工作温度Topr（℃）

    -40至125

    电气特性

    集电极-发射极击穿电压

    V(BR)CEO很小值（V）

    @IC＝0.1mA，

    Ta＝-40至125C

    200

    暗电流ICEO很大值（μA）

    @VCE＝200V

    0.2

    耦合电气特性

    电流传输比IC/IF很小值（%）

    @IF＝5mA，VCE＝5V，

    GB等级

    100

    饱和电流传输比IC/IF(sat)

    很小值（%）

    @IF＝1mA，VCE＝0.4V，

    GB等级

    30

    集电极-发射极饱和电压VCE(sat)

    很大值（V）

    @IC＝2.4mA，IF＝8mA

    0.4

    断态集电极电流IC(off)

    很大值（μA）

    VF＝0.7V，VCE＝200V

    10

    开关特性

    导通时间tON很大值（μs）

    @RL＝1.9kΩ，VCC＝5V，

    IF＝10mA

    100

    关断时间tOFF很大值（μs）

    500

    隔离特性

    隔离电压BVS很小值（Vrms）

    3750

    封装

    名称

    4引脚SO6

    尺寸典型值（mm）

    3.77.0?2.1

    库存查询与购买

    在线购买

    注：

    [1] 仅针对车载光耦
