静电防护与ESD管应用

出处：网络整理时间：2026-05-26

　　在电子行业中，静电是一个不容忽视的问题。人体作为静电的携带者，其产生的静电常常会对电子元器件造成破坏。因此，在很多电路中都需要进行静电防护。下面我们就以 8kV 人体静电放电为例，深入探讨静电防护以及 ESD 管的应用。

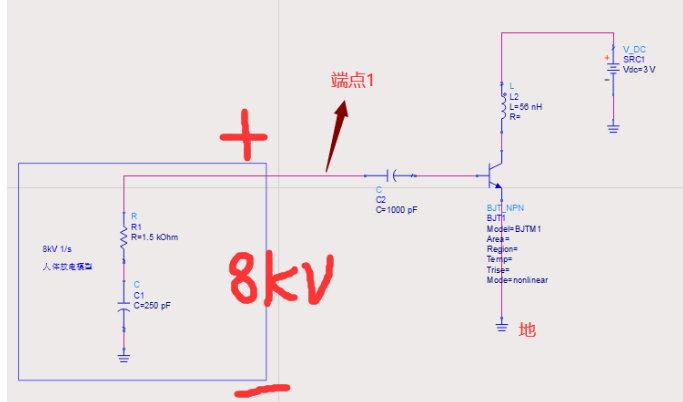

　　首先，我们来看一下 8kV 的人体放电模型。这个模型由 R1 和 C1 组成，其中电容存储了 8kV 的电压。根据能量计算公式 Q = 0.5 * C * U * U，经过计算，该模型储存的能量约为 0.008 焦耳。

　　如果将这个人体模型通过 C2 连接到放大器 BJT1 上，会对放大器产生一系列影响。在接触的瞬间，端点 1 到地之间的电压差为 8kV，这会瞬间对 C2 充电。由于电压高达 8kV，充电电流会从地经过三极管 BE 结向 C2 充电，这个瞬间的充电电流有可能会把三极管烧坏。当三极管烧坏后，整个环路就会开路，此时人体虽然释放了一部分携带的电荷，但依然携带着少量电能。
　　需要注意的是，一般静电放电过程都是纳秒级别的，这意味着会产生很大的瞬间电流。此外，如果在端点 1 到地之间接电感，是不能消除静电的。学过高频电路的人都知道，这样环路会变成 LC 谐振回路，电能会在环路间反复转化，终耗尽能量。但在能量耗尽之前，很可能就已经把三极管击穿了。
　

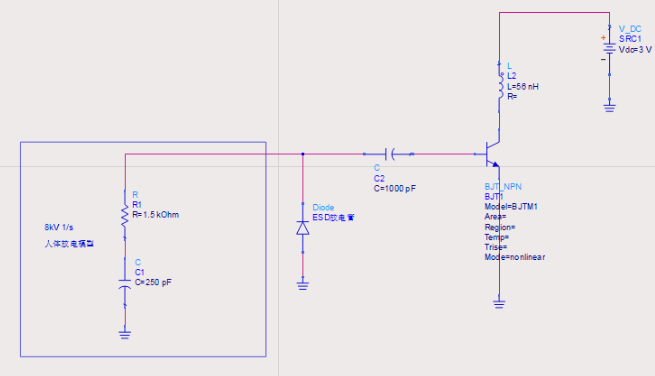

　　那么，如何有效地进行静电防护呢？处理的办法就是在端点 1 到地之间加入一个 ESD 管，让电能从 ESD 管释放。ESD 放电管的原理是，当加在 ESD 管两端的电压高于一定值时，ESD 管就会近似于短路，将电能引导到地。
　　在选择 ESD 管时，响应时间是一个非常重要的指标。如果响应太慢，可能在三极管被击穿之后，ESD 管还未响应，这样的 ESD 保护电路就失去了作用。一般来说，ESD 管的响应时间在 1ns 左右。
　　综上所述，对于电子电路的静电防护，我们需要深入理解静电放电的原理和特点，合理选择和应用 ESD 管，以确保电子元器件的安全和电路的稳定运行。同时，在实际应用中，还需要根据具体的电路要求和环境条件，进一步优化静电防护方案。
