过零检测电路大揭秘:运算放大器的核心应用与实例

出处:网络整理时间:2025-07-16
过零检测电路在电子领域中扮演着至关重要的角色,它主要由运算放大器和电阻、电容等无源电子元件构成。其功能是检测交流信号的零电压参考点,也就是正弦波的零交叉点。在这个电路中,运算放大器(Op - amp)作为关键的有源元件,被用作比较器,将零电压参考信号与交流信号进行细致比较。

(运算放大器用作过零电路的比较器)
为了深入理解过零检测电路的工作原理,我们首先需要对运算放大器有一个全面的认识。运算放大器是模拟电子电路的组成部分,它本质上是一种放大器,能够将输入信号进行放大。不过,它的用途远不止于此,还可以作为比较器、电压求和器、微分器、积分器、滤波器和仪器仪表等。运算放大器具有两个输入引脚,分别是反相输入和同相输入,以及一个输出引脚。电源引脚则用于定义其工作电压范围,例如 Vss + 和 Vss -。通过反馈电阻网络电路,我们可以获得较高的增益。在过零检测电路(ZCD)中,我们主要关注它作为比较器的工作原理。

(运算放大器作为比较器)
比较器电路与传统放大器有相似之处,但它的主要功能是比较反相和同相输入信号,并输出数字信号。当我们将运算放大器用作比较器时,其输出为数字高电平或数字低电平,具体取决于哪个输入信号的电平更高。例如,当同相输入引脚的电压大于反相输入时,比较器的输出将为数字高电平;反之,当同相输入引脚上的电压幅度小于反相引脚上的电压幅度时,输出将为数字低电平。

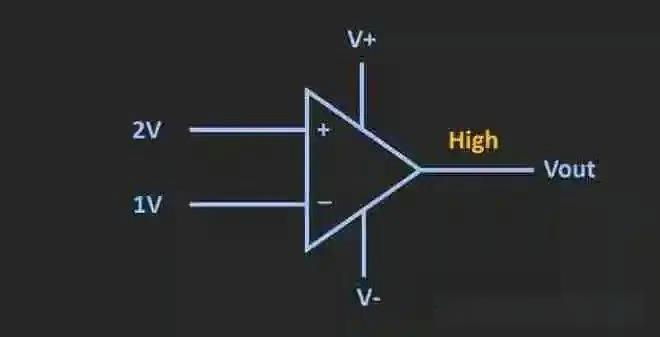

(比较器输出为数字高电平示例)

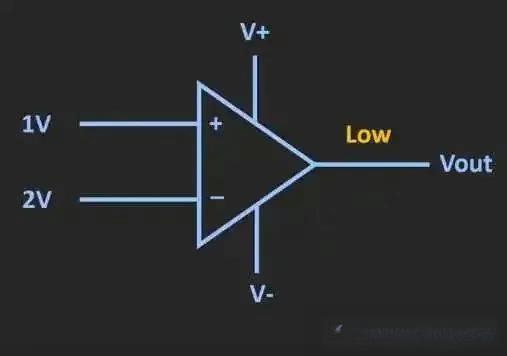

(比较器输出为数字低电平示例)
基于运算放大器作为比较器的工作原理,我们可以设计出使用运算放大器的过零检测器电路,也被称为正弦波到方波转换器电路。过零检测器电路与比较器类似,只不过其中一个输入引脚与接地端子相连,为输入引脚之一提供零电压参考,从而检测正弦波的零交叉点。每当正弦波从零参考电压转变时,我们就会得到数字高输出。根据与零电压基准连接的输入引脚不同,过零检测电路可以分为两种类型。

反相 ZCD 示例


在反相型 ZCD 过零检测电路中,我们将零电压参考与同相输入引脚连接。以使用 LM741 运算放大器的过零检测器电路为例,在这种配置下,信号电压被施加到反相端子,零电压参考信号被施加到同相输入。2N2222 NPN 晶体管用于将电压电平转换为数字信号。

(反相 ZCD 过零检测电路)

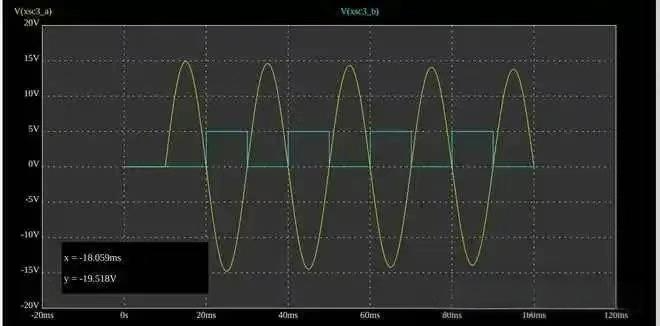

在正弦波的正半周期期间,Vin – > Vin +(即接地),输出将等于 - 15 伏,但晶体管保持关闭状态,我们在晶体管集电极端子处获得数字高信号。从正周期过渡到负周期后,零参考电压 Vin + 将大于负电压信号,比较器输出变为 + 15 伏,晶体管打开,我们在输出处得到数字低信号。

同相型 ZCD 示例


同相型 ZCD 过零检测电路除了输入引脚与 Vin + 和 Vin - 输入信号的连接方式不同外,工作原理与反相型基本相同。在非反相过零检测器中,输入电压施加到非反相端,反相端接地以提供零参考电压。

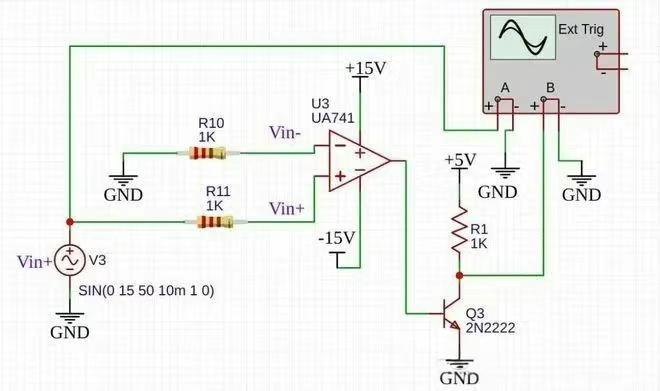

(同相 ZCD 过零检测电路)
当 Vin + 小于零参考电压 Vin - 时,输出电压等于 + 15 伏,由于晶体管导通,集电极输出端子上得到数字低电压或零电压信号。在 Vin + 的正半周期内,输出为数字高电平,因为 Vin + 大于零参考电压 Vin -,我们在输出引脚处获得 - 15 伏电压,晶体管保持关闭状态。

带脉冲输出的过零检测器

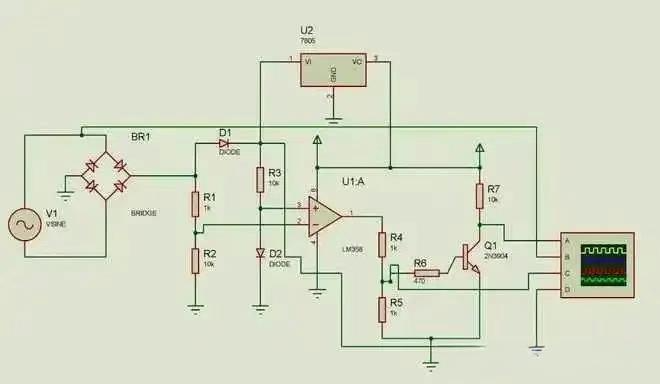

从前面的仿真结果可以看出,当正弦波通过零参考电压时,输出信号会在数字高电平和低电平之间转换。但有时我们只希望在正弦波从正周期变为负周期或负周期变为正周期时获得较短持续时间的脉冲。在这种带脉冲输出的过零检测电路中,全桥电路将负半周转换为正半周,晶体管和电阻网络用作上升沿检测器,将运算放大器的输出转换为脉动输出。

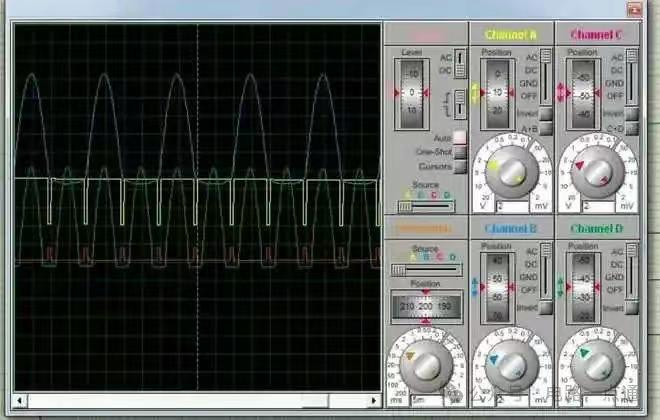

(带脉冲输出的过零检测电路输出图)
与前面的示例不同,这种电路增加了边缘检测电路,使用 LM358 运算放大器作为比较器。当需要将过零检测器与微控制器配合使用时,这种脉冲输出能够清晰显示正弦波从正周期到负周期的变化,反之亦然。

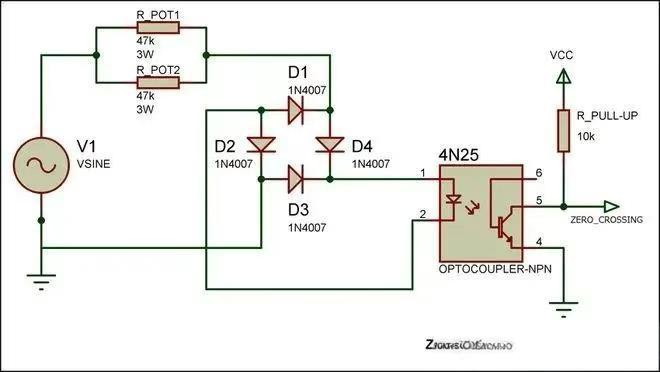

使用光耦合器进行过零检测


使用光耦合器的过零检测电路在正弦波的每个零电压基准上提供脉冲输出。4N25 光耦合器在两个正周期期间保持开启状态,因为全桥电路将负周期转换为正周期。当光耦合器打开时,输出接地,为零;在正弦波过零时,光耦合器关闭,输出端出现 Vcc 幅度的脉冲。

(使用光耦合器进行过零检测电路)
综上所述,过零检测电路通过巧妙运用运算放大器作为比较器,结合不同的电路设计和元件组合,可以实现多种功能,满足不同的应用需求。无论是反相 ZCD、同相型 ZCD,还是带脉冲输出的过零检测器以及使用光耦合器的过零检测电路,都在电子系统中发挥着重要作用。
