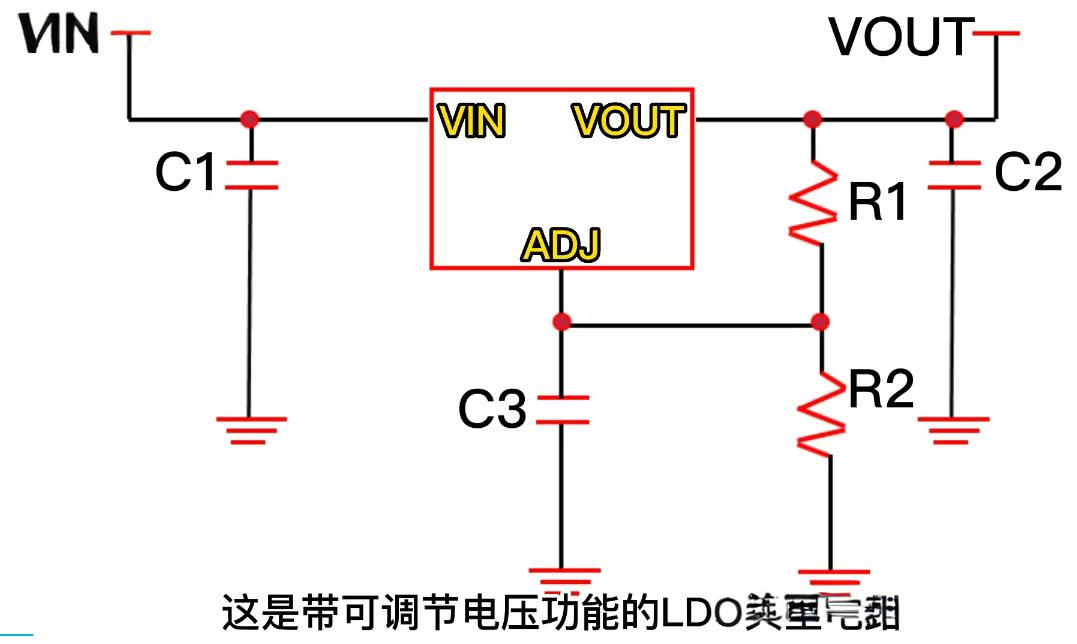

一般而言,LDO 通常不需要并联二极管。从典型电路和带可调节电压功能的 LDO 典型电路中可以看到,多数情况下并没有并联二极管。然而,这并非,偶尔会发现 LDO 的输入引脚和输出引脚之间并联了一个二极管,这背后有着特殊的原因和作用。

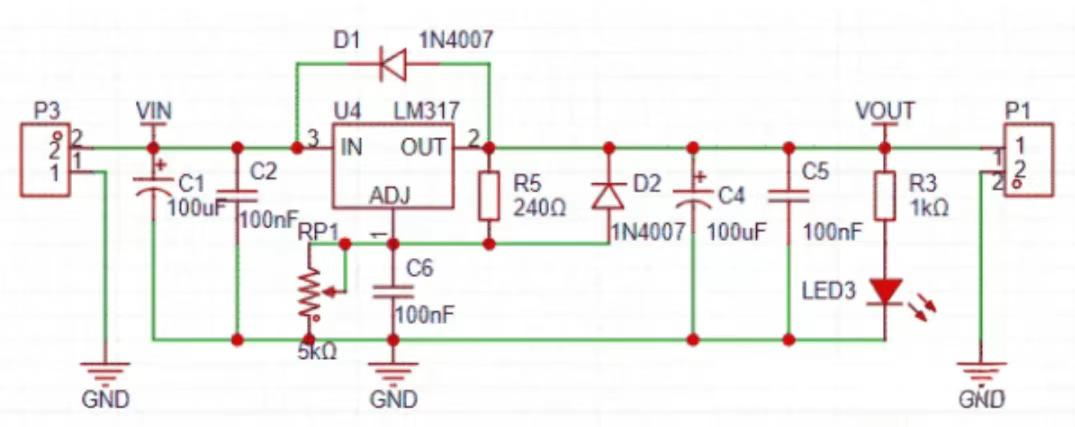

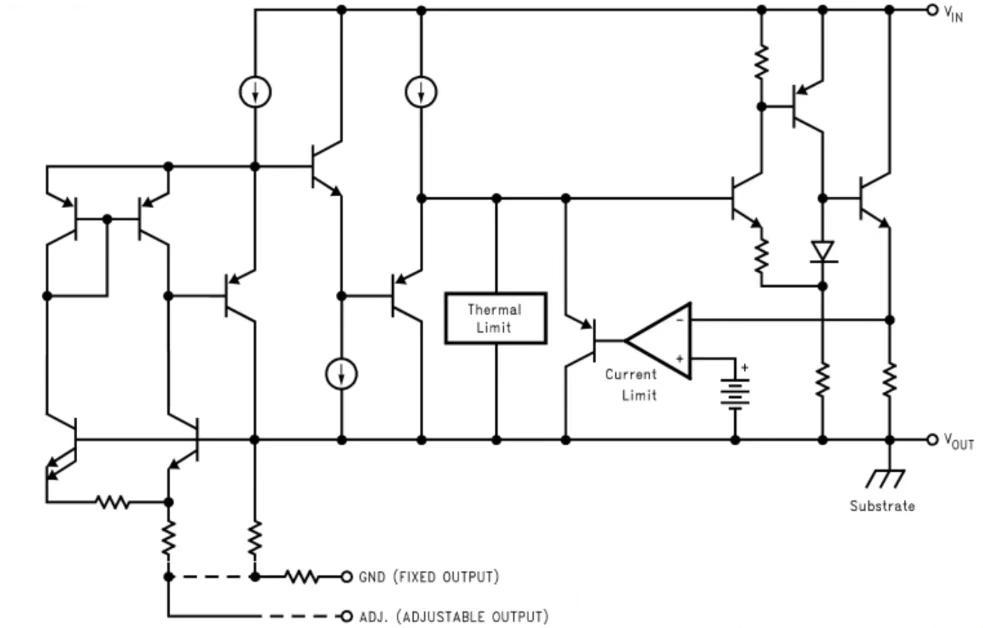

首先,我们来讨论 LDO 稳压器不需要并联二极管的情况。通常情况下,LDO 不需要任何保护二极管。但在特定条件下,如输入端对地短路或输出端连接大电容时,就需要对 LDO 进行保护。以 LM1117 稳压器为例,其输出引脚和输入引脚之间的内部二极管可以承受 10A 至 20A 的微妙级浪涌电流。不过,如果使用了极大的输出电容器并且输入瞬时对地短路,稳压器可能会损坏。此时,建议在输出引脚和输入引脚之间使用外部二极管来保护稳压器。需要注意的是,关于 LDO 线性稳压器并联二极管的问题,权威的依据还是芯片的数据手册。例如 LM317 稳压器,其数据手册中提到,二极管 D1 提供一个低阻抗的泄放路径,可防止输出电容对稳压器的输出引脚放电。一般情况下不需要增加这个二极管,但具体设计参考数据手册,并且增加二极管时,其反向耐压要大于 LDO 稳压器的输入电压。

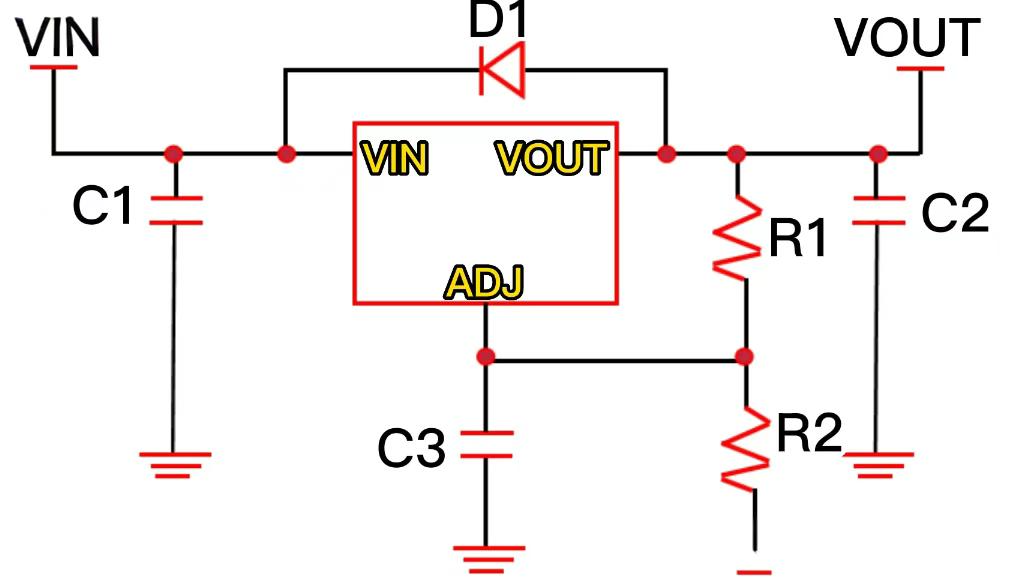

另外,在切断 5V 供电时,二极管有着重要作用。当切断 5V 供电时,由于输出端电容的作用,LDO 输出端掉电速度会慢于输入,可能会产生反向压差。此时,二极管可为 LDO 提供热损路径,防止损伤 LDO。当输出端并联大电容时,就需要添加该二极管。一般选用普通二极管即可,其反向耐压要大于 LDO 输入电压。以 1N4148 为例,它是一种开关二极管,耐压 100V,电流 150mA,正向压降高,为 1V,反向恢复速度快,为 4ns。与其他型号相比,它具有独特的参数特点,在实际应用中需要根据具体需求进行选择。
综上所述,LDO 线性稳压器是否并联二极管需要根据具体情况来判断,关键是要参考芯片的数据手册,以确保电路设计的安全性和稳定性。
