深入解析 GPl020 6 信道相关器电路设计

出处:网络整理时间:2025-07-09
电子电路领域,GPl020 是一款备受关注的 6 信道 CMOS 数字相关器。它具有独特的性能和广泛的应用场景,下面为您详细介绍其相关信息。

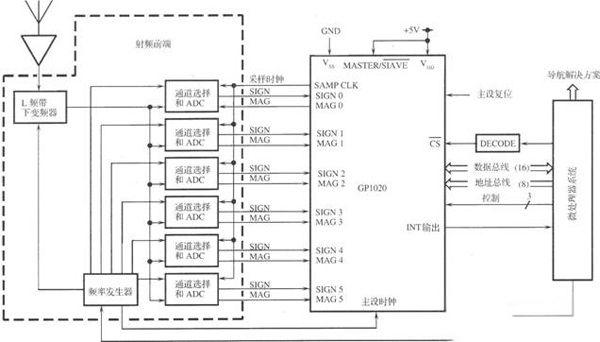

GPl020 可以与 GPl010 L1 信道下变频器或其他集成电路进行组合使用,其主要功能是用来截获和跟踪 GPS C/A 码或 GLONASS 码。该相关器的 6 个信道中,每一个通道都包含了独立的数字下变频到基带处理的电路、C/A 代码发生器、相关器和累加转存寄存器。这种独立的设计使得每个信道都能高效、准确地完成各自的任务,提高了整体的工作性能。
GPl020 通过一个 16 位数据总线与微处理器进行接口连接,在这个过程中,它使用不同的片上寄存器来控制采集和跟踪过程。这种接口方式和控制方法,保证了数据传输的稳定性和处理的准确性。其输入多路复用器适合多种 GPS 前端和 GLONASS 前端,这一特性允许天线存在一定的差异,增加了设备的兼容性和适应性。
从电气参数方面来看,GPl020 的电源电压为 5V,功耗小于 500mW。这样的低功耗设计使得它在实际应用中更加节能,减少了能源的消耗。在封装方面,它采用 120L MQFP 封装,封装尺寸为 28mm×28mm×3.4mm。这种封装形式不仅便于安装和焊接,还能提供良好的散热性能,保证了设备在长期工作中的稳定性。

GPl020 适合多种应用场景,如 GPS 或 GLONASS 导航系统、高集成度的 GPS 接收机、GPS 测量接收机以及 GPS 时间基准等。在 GPS 或 GLONASS 导航系统中,它能够准确地截获和跟踪信号,为导航提供的数据支持;在高集成度的 GPS 接收机中,其低功耗和小封装的特点使得接收机可以设计得更加小巧轻便;在 GPS 测量接收机中,它的高精度相关功能能够提高测量的准确性;在 GPS 时间基准应用中,它可以为系统提供稳定、准确的时间信号。
