电路基础大揭秘:基本单元电路全解析

出处:网络整理时间:2025-07-05
电子领域中,电路基础是每位从业者都必须掌握的知识,而基本单元电路更是其中的内容。本文将为大家详细介绍电源电路、整流电路以及滤波电路等基本单元电路的工作原理和特点。

电子电路中的电源通常为低压直流电,然而我们日常使用的市电是 220 伏交流电。那么如何将 220 伏市电转换为直流电呢?首先需要把 220 伏交流转换为低压交流电,这可以通过变压器来实现。接着,利用整流电路将低压交流电转换为脉动的直流电。整流电路的作用是将交流电转换为直流电,常见的整流电路有半波整流、全波整流和桥式整流等。,使用滤波电路滤除脉流电中的交流成分,从而得到较为平滑的直流电。有些对电源质量要求极高的电子设备,还需要增加一个稳压电路,以确保输出的直流电电压稳定。其转换过程可以概括为:交流→变压→整流→滤波(得到不稳压直流)→稳压管→稳压直流。

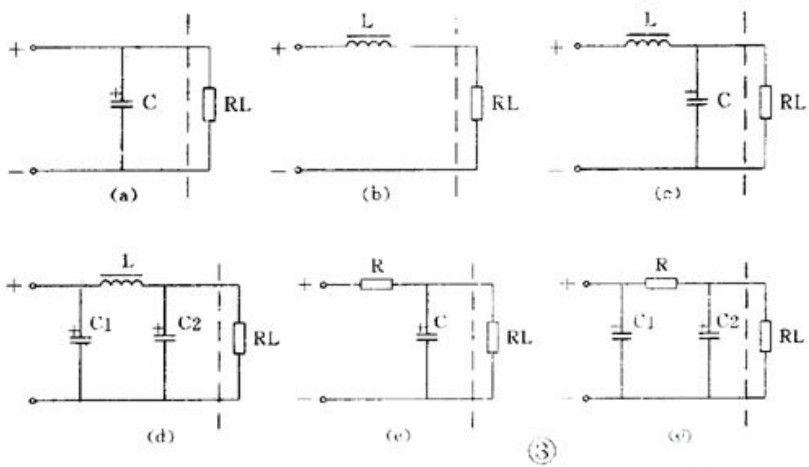

滤波电路在电路中起着至关重要的作用,它能够有效滤除脉动电流中的交流成分,使输出的直流电更加平滑。常见的滤波电路有以下几种:
  1. 电容滤波:将电容器和负载并联,在正半周时电容被充电,负半周时电容放电,这样就可以使负载上得到平滑的直流电。电容滤波的优点是电路简单、成本低,但滤波效果相对较差。

  1. 电感滤波:把电感和负载串联起来,也能起到滤除交流成分的作用。当通过电感线圈的电流增大时,电感线圈产生的自感电动势与电流方向相反,阻止电流的增加,同时将一部分电能转化成磁场能存储于电感之中;当电流减小时,自感电动势与电流方向相同,阻止电流的减小,同时释放出存储的能量,以补偿电流的减小。因此,经电感滤波后,负载电流及电压的脉动减小,波形变得平滑,而且整流二极管的导通角增大。电感滤波的优点是滤波效果好,但电感的成本高、体积大。
  2. L、C 滤波:用 1 个电感和 1 个电容组成的滤波电路,因其形状像一个倒写的字母 “L”,被称为 L 型;用 1 个电感和 2 个电容组成的滤波电路,因其形状像字母 “π”,被称为 π 型。这两种滤波电路的滤波效果较好,能够有效降低输出直流电的纹波。
  3. RC 滤波:由于电感器成本高、体积大,在电流不太大的电子电路中,常用电阻器取代电感器来组成 RC 滤波电路。它同样有 L 型和 π 型两种形式。RC 滤波电路的优点是成本低、体积小,但滤波效果相对电感滤波和 L、C 滤波较差。

通过对这些基本单元电路的了解,我们可以更好地理解电子电路的工作原理,为后续的电路设计和应用打下坚实的基础。
