在电子设备的设计中，一键开关电路是实现便捷操作的关键部分。今天，我们将为大家详细介绍两种实用的一键开关电路设计，这两种设计分别适用于不同的应用场景，无论是电子爱好者还是工程师，都能从中获得有价值的参考。

一键开关电路（一）

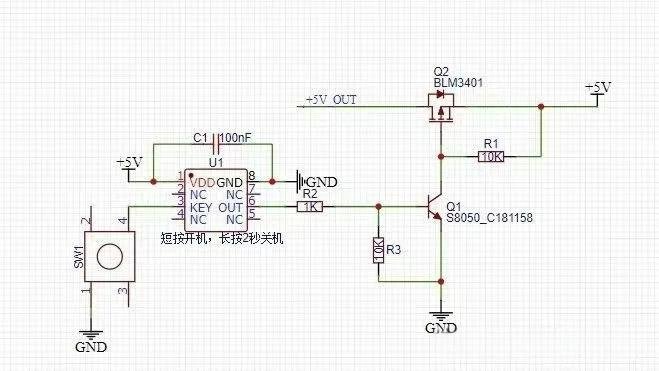

在许多电子产品中，按键的开关机功能至关重要，常见的操作方式包括点按开关机、长按 2s 开机短按 2s 关机，或者长短按相结合等。下面我们分享一种在开发过程中使用的开关机电路，通过选择合适的开关芯片，可以实现上述所有开关功能。

具体元器件特性解析如下：

• Q2（PMOS）：电流从 S 流向 D，当 Vgs < Vth 时导通。平时，它通过 10K 的上拉电阻连接，此时 Vg = Vs = 5V，PMOS 处于关闭状态。
• Q1（NPN 型三极管）：高电平导通，低电平截止。平时通过下拉电阻维持低电平。
• U1（开关芯片）：按键按下时输出高电平，松手后再按下并超过 2s 输出低电平。

开关过程如下：

• 开机：点按开关 SW，开关芯片 U1 输出高电平，Q1 被打开，随后 Q2 的 G 端被短接到 GND，Vgs = -5V < Vth，Q2 也被打开，电流从 +5V 流向 +5V_OUT，电源开机。
• 关机：长按开关 SW 2s，开关芯片 U1 输出低电平，Q1 被关断，Q2 的 G 端随后被上拉关断，电源关闭。

这种电路的优点是可以实现任意时间的开关机，但缺点是开关芯片平时处于待机状态，需要消耗一定的待机电流。

一键开关机电路（二）

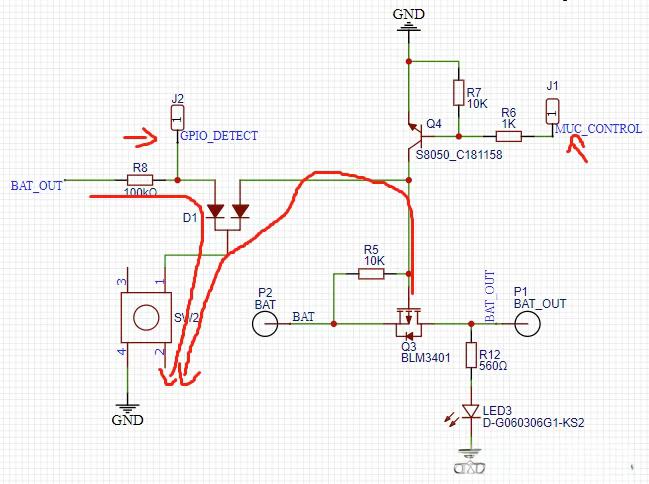

另一种利用 MCU 控制的电路也能实现一键开关机功能。该电路通过 J2 检测按键按压时间，J1 控制电源通断。

在未开机状态下，电源处于关闭状态。开机时，长按 SW 超过 2s，MCU 控制 Q4 打开，电源接通；开机后，MCU 维持高电平使电源保持开启；关机时，长按 SW 超过 2s，MCU 使能低电平关闭电源。这种设计的优点是省去了一键开关芯片，简化了电路，降低了功耗。不过，目前该设计的缺点还需要广大电子爱好者和工程师们进一步探索和发现。
