一款30W，12V输出开关电源电路图

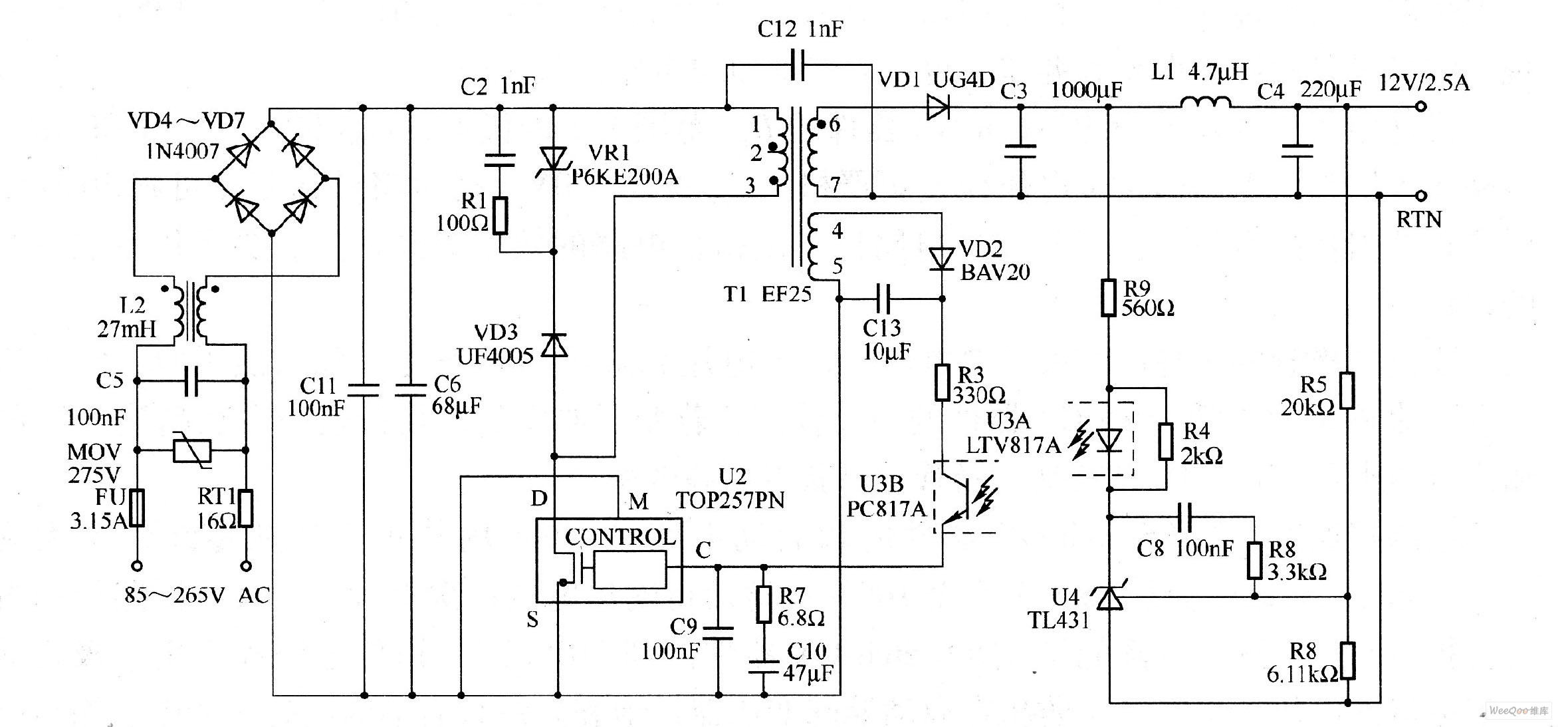

　　如图为一款30W，12V输出开关电源电路图。该电源电路具有成本低，元件数量少，小巧轻便，能效高，空载和待机功耗低等特点，在265V交流输人时的空载功耗小于250mW，在50°C环境下工作时输出功率为30W，无须使用外部散热片，具有的自动恢复、迟滞特性的过热关断功能，使PCB的温度在各种条件下均维持在安全范围内，在输出短路及反馈环路开环时进人到自动重启动保护状态，并具有出色的输人电压调整率和负载调整率，符合EN55022和CISPR-22B对EMI限制的要求，EMI裕量大于10dBuV。
