在电路设计领域，全桥电路发挥着至关重要的作用。当桥式整流电路中的四个二极管封装在一起时，便构成了全桥电路，也就是我们常说的 H 桥电路。本文将深入介绍 H 桥电机驱动的工作原理，从电机的逆时针和顺时针转动两个方面进行全面剖析。　　全桥电机驱动电路的基本构成与工作原理

　　图 1 展示了一个典型的直流电机控制电路，该电路被称为 “H 桥式驱动电路”，因其形状酷似字母 H 而得名。其中，4 个三极管组成了 H 的 4 条垂直腿，而电机则是 H 中的横杠。需要注意的是，图 1 及后续的两个图都只是示意图，并非完整的电路图，三极管的驱动电路并未画出。
　　H 桥式电机驱动电路主要由 4 个三极管和一个电机组成。要使电机运转，必须导通对角线上的一对三极管。根据不同三极管对的导通情况，电流可能会从左至右或从右至左流过电机，从而实现对电机转向的控制。　　当 Q1 管和 Q4 管导通时，如图 2 所示，电流会从电源正极经 Q1 从左至右穿过电机，然后再经 Q4 回到电源负极。按照图中电流箭头所示，该流向的电流将驱动电机顺时针转动。

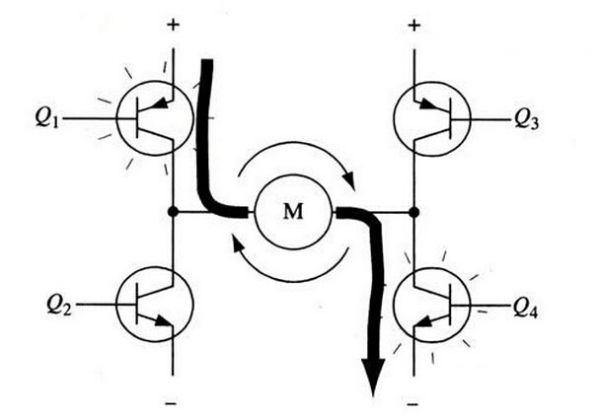

　　图 2 H 桥电路驱动电机顺时针转动　　而当三极管 Q2 和 Q3 导通时，如图 3 所示，电流将从右至左流过电机，从而驱动电机沿逆时针方向转动。

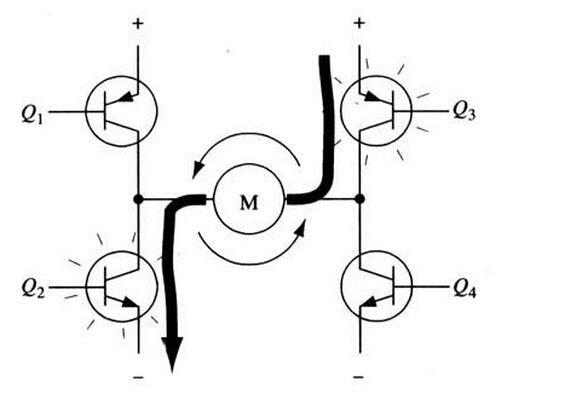

　　图 3 H 桥电路驱动电机逆时针转动
　　使能控制和方向逻辑　　在驱动电机时，确保 H 桥上两个同侧的三极管不会同时导通是非常关键的。若三极管 Q1 和 Q2 同时导通，电流就会从正极穿过两个三极管直接回到负极。此时，电路中除了三极管外没有其他任何负载，电路上的电流可能会达到值（该电流仅受电源性能限制），甚至可能烧坏三极管。

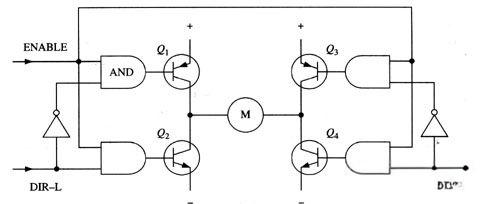

　　图 4 具有使能控制和方向逻辑的 H 桥电路
　　基于上述原因，在实际驱动电路中，通常会采用硬件电路来方便地控制三极管的开关。图 4 所示的改进电路，在基本 H 桥电路的基础上增加了 4 个与门和 2 个非门。4 个与门同一个 “使能” 导通信号相接，通过这一个信号就能控制整个电路的开关。而 2 个非门通过提供一种方向输入，可以保证任何时候在 H 桥的同侧腿上都只有一个三极管能导通。需要注意的是，图 4 同样不是一个完整的电路图，图中与门和三极管直接连接是不能正常工作的。　　采用这种方法，电机的运转只需要用三个信号进行控制：两个方向信号和一个使能信号。如果 DIR - L 信号为 0，DIR - R 信号为 1，并且使能信号是 1，那么三极管 Q1 和 Q4 导通，电流从左至右流经电机（如图 5 所示）；如果 DIR - L 信号变为 1，而 DIR - R 信号变为 0，那么 Q2 和 Q3 将导通，电流则反向流过电机。

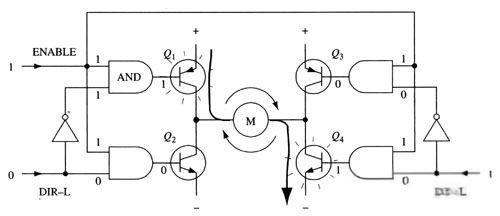

　　图 5 使能信号与方向信号的使用
　　实际应用与集成电路选择
　　在实际应用中，使用分立件制作 H 桥式电路是比较麻烦的。好在如今市面上有很多封装好的 H 桥集成电路，用户只需接上电源、电机和控制信号就可以使用，在额定的电压和电流内使用非常方便可靠。例如常用的 L293D、L298N、TA7257P、SN754410 等。
　　H 桥电路在逆变器电路和直流电机电路中应用广泛，本文仅对 H 桥电路在直流电机中的应用原理进行了解释。希望大家能够充分掌握全桥电路的各种基础知识，这不仅有助于加快设计进程，还能帮助我们巩固相关的电路知识。在实际的电机控制设计中，合理选择和应用 H 桥电路及其相关集成电路，能够提高电机控制的效率和稳定性，为各种电子设备的正常运行提供有力保障。
