在许多实际应用场景中,常常需要单相电动机能够实现正反转功能,这就需要设计合理的控制电路来达成这一目标。下面我们将详细介绍一种单相电动机正反转控制电路的工作原理。

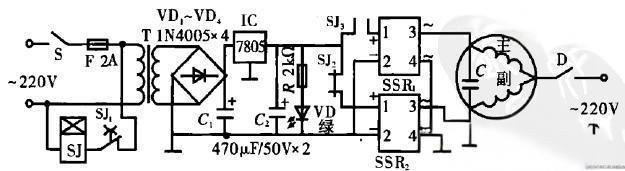

电路工作原理如下:当闭合自动开关 D 时,电源开始为整个电路供电,此时电动机 M 处于静止状态。接着闭合开关 S,交流 220V 的电源经变压器 T 降压为交流 10V。这一步降压操作是为了将较高的市电电压转换为适合后续电路处理的较低电压,以确保电路的安全性和稳定性。降压后的交流 10V 电压,再经
二极管 VD? - VD?进行全波整流。全波整流的作用是将交流电转换为直流电,使电流的方向保持一致。之后,通过
电容器 C?、C?进行滤波,滤波的目的是去除直流电中的交流成分,使输出的电压更加平滑稳定。,经过 IC7805 稳压,输出稳定的 +5V 电源,这个 +5V 电源将供给电动机控制电路使用。
与此同时,
时间继电器 SJ 通电吸合。时间继电器在电路中起到定时控制的作用,它的常开
触点 SJ - 3 闭合,常闭触点 SJ - 2 断开。当常开触点 SJ - 3 闭合后,交流固态继电器 SSR?的 1 脚获得 +5V 电源,使得 1、2 脚导通。由于固态继电器具有无触点、开关速度快、可靠性高等优点,当 1、2 脚导通后,SSR?的交流负载端 3、4 脚也随之导通。此时,电动机 M 的主绕组接入交流 220V 电源,副绕组与电容器 C 串联接入交流 220V 电源。通过这样的连接方式,电动机 M 会按正方向旋转。
在电动机正转的同时,时间继电器 SJ 开始延时。当延时达到 SJ 的设定时间时,时间继电器的延时触点 SJ?断开,SJ 失电释放,它的常开、常闭触点均复位。这导致固态继电器 SSR?的 1、2 脚失去直流电源而断路,SSR?的交流输出端 3、4 脚之间也断路,电动机 M 停止转动。
紧接着,时间继电器 SJ 的常闭触点复位闭合,使得交流固态继电器 SSR?的 1 脚获得正电源,1、2 脚导通,SSR?的负载输出端 3、4 脚导通。这样一来,电动机 M 的副绕组接入交流 220V 电源,主绕组与电容器 C 串联接入交流 220V 电源,电动机 M 便反方向旋转。之后,时间继电器 SJ 又开始延时,当达到延时时间后,它的常闭延时触点 SJ?回归到位,SJ?闭合接通时间继电器 SJ,SJ
线圈通电吸合,从而使电动机 M 再次改变旋转方向。
