多相电源凭借其高效率、高功率密度、出色的热管理以及快速动态响应等显著优势，在众多行业中得到了广泛应用。例如，高性能计算（HPC）领域对电源的高效性和快速响应要求极高，多相电源能够很好地满足这些需求；通信基站需要稳定可靠的电源供应，多相电源的高功率密度和热管理特性使其成为理想选择；智能驾驶系统对电源的稳定性和可靠性有着严格要求，多相电源可以为其提供有力支持；ASIC 或处理器的内核电源以及服务器的存储器应用等也都离不开多相电源。这些应用充分展示了多相电源在现代电力系统中的重要地位，而实现复杂电力系统中每个电源模块的均衡负载，均流对于多相供电系统而言至关重要。均流不仅关系到系统的稳定性和可靠性，还直接影响着电源模块的寿命和效率。
今天我们就来深入探讨如何通过 COT 控制方式来保证多相电路均流。在介绍之前，先来了解一下 COT 控制方式。COT 控制方式需要依靠 FB 引脚上的纹波才能正常工作，其上管导通时间 Ton 是固定的，下管导通时间 Toff 是可变的，因此其开关频率也是可变的。

图 1：COT 控制方法原理
与之相比，电流控制方式的开关周期是固定的，每当上一个 Ton 结束后，需要等到该周期结束后才能进入下一个 Ton。这就导致在负载剧烈变化时，其响应速度相对较慢，输出电压会出现较大的 Vdrop。而 COT 控制方式可以通过减小 Toff 来提高开关频率，从而实现快速的响应速度，同时输出电容损失的电荷量也较少，能够节省输出电容数量。
接下来看看电压 / 电流控制方式的多相电路。由于其 PWM 的开关特性，在轻载切换到重载时，主 Phase 会增加 PWM 的 Ton 来提高瞬态响应能力，此时输出电压得以回升，但这会导致次级 Phase 的 Ton 减小，进而流通更小的电流。

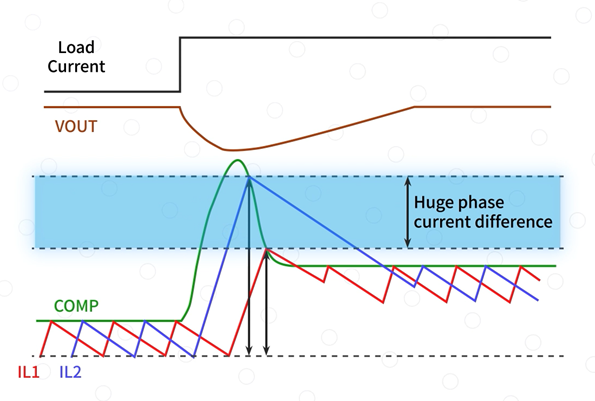

图 2：电压 / 电流控制方式的电流动态变化过程
从图中可以明显看到，在快速的负载切换时，两个 Phase 之间存在很明显的电流差。而 COT 控制方式的多相电路则保持相同的 Ton，通过减小 PWM 的 Toff 来响应快速的负载切换，每个 Phase 都是彼此独立的。从下图可以看到，每个 Phase 的电感电流都以一个小的步进快速增加，周期性彼此交替，这使得它比电压 / 电流控制方式具有更好的动态均流效果。

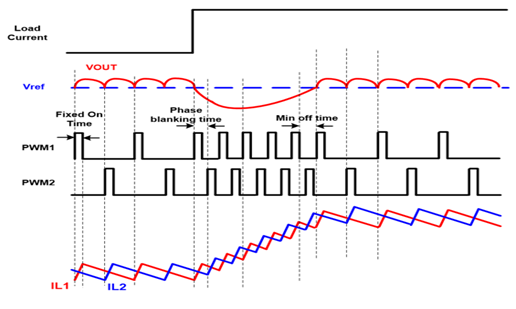

图 3：COT 控制方式的电流动态变化过程
再给大家介绍一下 DrMOS 电流采样原理。通过电流镜可以从内部的下管转换出一个特定比例的电流，再通过 CS pin 流出到控制器。

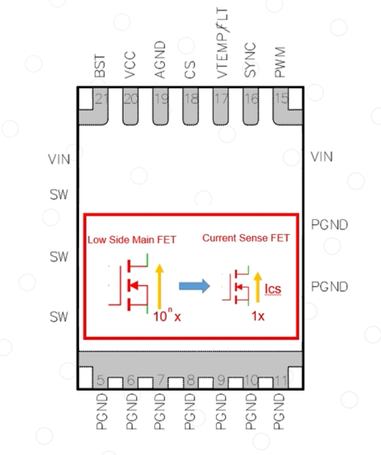

图 4：DrMOS 电流采样原理
该 CS 电流与电感电流保持成比例，Cycle - by - Cycle，独立于温度、导通电阻、电感的 DCR、占空比和开关频率变化。传统的依靠外部电感 DCR 的电流采样方式，需要在电感两端外加 RC 采样电路，存在所需外部器件较多、DCR 采样误差较大、采样电路容易干扰以及调试困难等缺点。而 MPS - DrMOS 的内部电流采样方式则具有设计简单、外部器件少、精度高等优点。

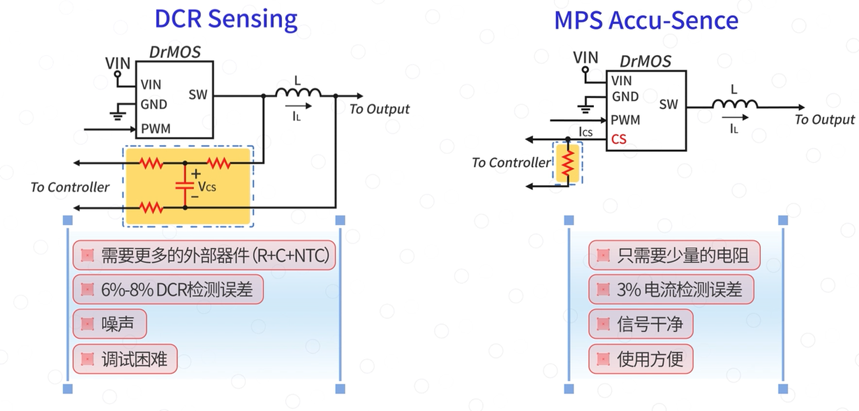

图 5：DCR 电流采样 VS MPS Ac cu - Sence 采样方式
在控制器的电流回路中，每相的电流会被检测并根据电流参考值进行计算。当相与相之间 CS 电压即电流不均流时，其对应的 PWM 波的 Ton 会相应地进行调整，此时的 Ton 是可变的，以达到每相的 CS 电压保持一致，进一步实现均流。

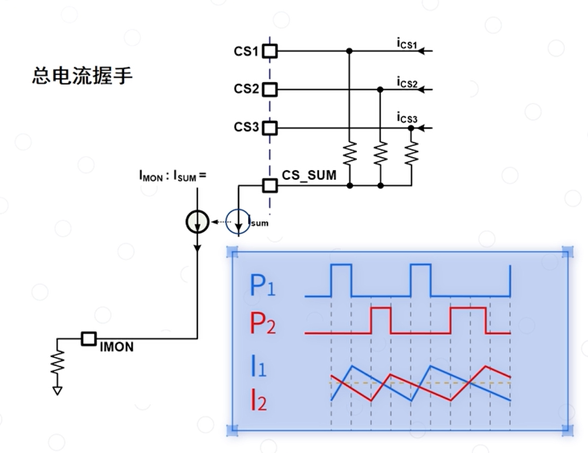

图 6：多相控制器电流采样架构
