在
电子学习过程中，很多人学了多年电子知识，却总感觉难以入门，学了很多却不知如何应用。其实，关键在于要将所学知识应用到实际电路设计中。今天，我们就为大家带来几款实战电路图，帮助大家锻炼思维、积累经验。
触摸开关的部件是触摸电极片 M。当手指触摸 M 时，人体泄漏的交流电会在 R4 上产生压降，其正半周信号会进入 IC1 的第 3 脚，也就是单稳态电路的 CP 端。这会使单稳态电路反转进入暂态，其输出端 Q（即 1 脚）会由原来的低电位跳变为高电位。这个高电位会通过 R1 向 C2 充电，使 4 脚（即 R1 端）的电位上升。当电位上升到复位（Reset）电位时，单稳态电路复位，1 脚恢复低电位。所以，每触摸电极片 M，1 脚就会输出一个固定宽度的正脉波。这个正脉波会直接加到 11 脚（即双稳态电路的 CP 端），使双稳态电路反转，其输出端 Q（即 13 脚）的电位也会改变。当 13 脚为高电位时，Q1 的基极会通过 R2 获得正向电流而开通，从而使继电器动作，以其接点来实现控制。由此可见，每触摸电极片 M，就能实现继电器 “开” 或 “关” 的动作。
当 MIC 话筒检测到声音时，会产生交流变化的电信号。该电信号通过 C1 耦合到三极管的基极，然后由三极管对采集到的信号进行放大。这里使用了两个 9014 NPN 型三极管，后面的三极管起到开关作用，前面的三极管则负责放大信号。C2 为电源的滤波电容，该电路图具有较强的可操作性，大家可以动手实践一下。

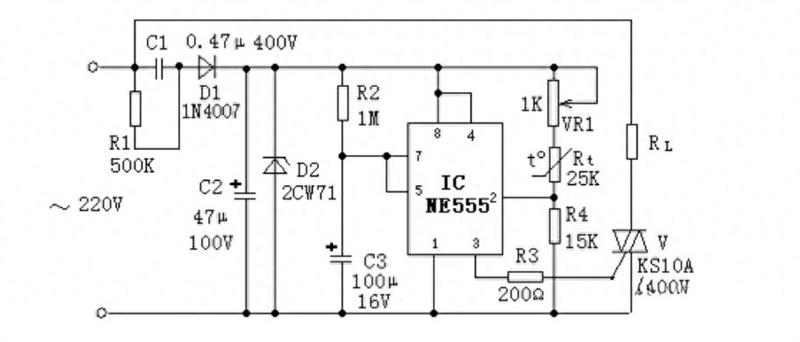

当温度较低时，负温度系数的热敏电阻 Rt 阻值较大。此时，555 时基集成电路（IC）的 2 脚电位低于 Ec 电压的 1/3（约 4V），IC 的 3 脚输出高电平，触发双向晶闸管 V 导通，接通电加热器 RL 进行加热，从而开始计时循环。当置于测温点的热敏电阻 Rt 温度高于设定值，而计时循环还未完成时，加热器 RL 会在定时周期结束后被切断。当热敏电阻 Rt 温度降低至设定值以下时，会再次触发双向晶闸管 V 导通，接通电加热器 RL 进行加热。这样就可以达到温度自动控制的目的。

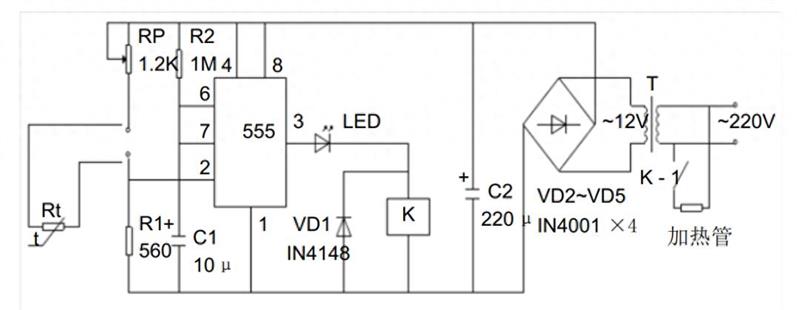

假设控制温度为 25℃，通过调节电位器 RP 使得 RP + Rt = 2R1，其中 Rt 为负温度系数的热敏电阻。当温度低于 25℃时，Rt 阻值升高，555 时基电路的 2 脚为低电平，3 脚由低电平输出变为高电平输出，继电器 K 导通，
触点吸合，加热管开始加热。直到温度恢复到 25℃时，Rt 阻值变小，555 时基电路的 2 脚处于高电平，3 脚输出低电平，继电器 K 失电，触点断开，加热停止。

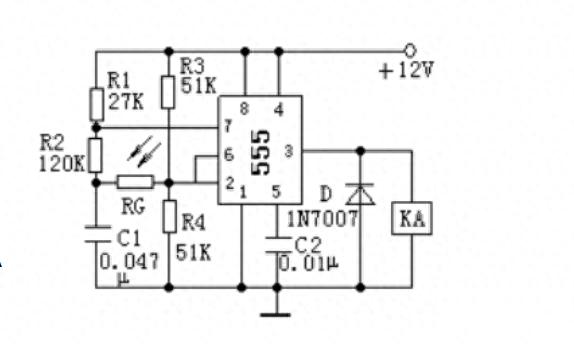

在无光照射时，
光敏电阻 RG 的阻值很大（1MΩ 以上），555 时基集成电路的 2 脚、6 脚电压约为电源电压的 1/2（6V），3 脚输出低电平，KA
线圈无电，继电器释放。当有光线照射到光敏电阻 RG 上时，RG 阻值会大幅下降（小于 10KΩ），555 的 2 脚、6 脚电压会降到电源电压的 1/3（4V）以下，3 脚输出高电平，KA 线圈得电，继电器吸合。即使光照消失，KA 仍会保持吸合状态。此后，如果再有光线照射到光敏电阻 RG 上，电容 C1 储存的电压会通过 RG 加到 555 的 6 脚，使 6 脚的电压大于电源电压的 2/3（8V），3 脚输出低电平，KA 线圈失电，继电器释放，电路恢复到原始状态。也就是说，光敏电阻 RG 每受光照射，电路的开关状态就会转换。
（此处原文未详细说明该电路与上一个简易光电控制器的差异，推测可能在某些参数或应用场景上有所不同，大家可根据实际需求进一步研究）

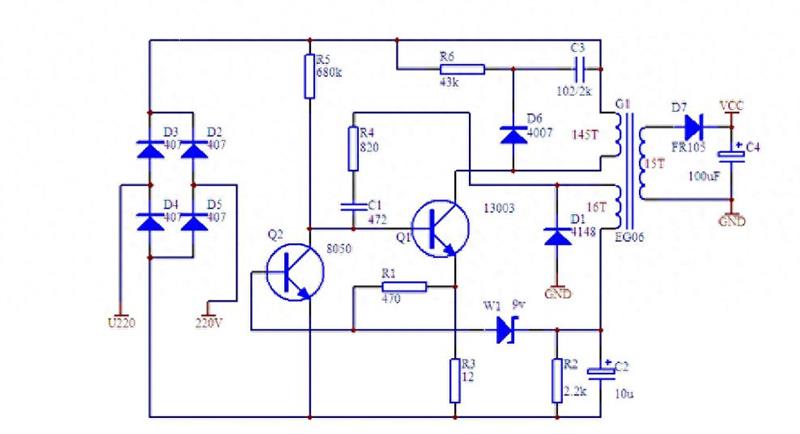

（原文未详细阐述该稳压电源的工作原理，仅给出了电路图，可结合相关电子知识对其进行深入分析）

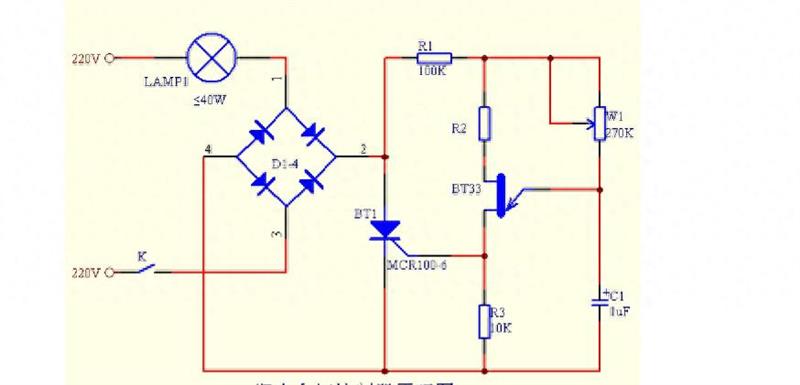

（原文未对调光灯原理进行详细说明，大家可以根据电路图，结合调光电路的基本原理进行研究和分析）

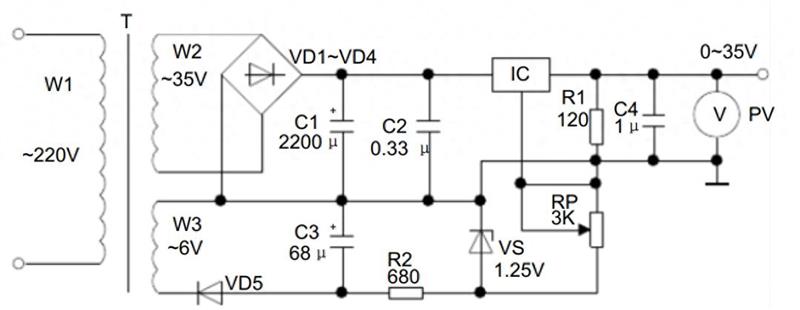

本电路通过变压器 T 把 220V 的交流电压加在侧 W1 后，在二次侧 W2 和 W3 分别得到 35V 和 6V 的交流电压。二次侧 W2 端通过二极管 VD1 - VD4 整流、电容器 C1、C2 滤波后输入到 IC 三端集成稳压电路的输入端，再通过由 IC 稳压集成电路、电阻器 R1 和电容器 C4 输出 35V 的直流电压。二次侧的 W3 线圈输出的 6V 的交流电压通过二极管 VD5、电容器 C3、电阻器 R2 和稳压二极管 VS 输出一个－1.25V 的负电压作为辅助电源。变阻器 RP 加在 IC 集成电路的控制端，通过调节变阻器 RP 能够使输出端输出 0 - 30V 的直流电源。在元器件的选择方面，IC 选用 LM317 三端稳压集成电路；R1、R2 选用 1/2W 型金属膜电阻器；C1、C3 选用耐压分别为 50V 和 10V 的铝
电解电容器，C2、C4 选用 CD11 - 16V 电解电容器；VD1 - VD5 选用 IN4007 硅型整流二极管；VS 选用 IN4106 或 2CW60 硅稳压二极管；RP 可用 WSW 型有机实心微调可变电阻器；T 选用 10W、二次侧电压为 35V 和 6V 的电源变压器；其余器件可参考图上标注。
