深度剖析:无线温湿度测试系统电路设计

出处:网络时间:2025-05-09
  传统的有线测温方式存在诸多弊端,如布线复杂、线路易老化、故障排查困难以及设备重新布局时需重新布线等。特别是在有线网络不通畅或现场环境限制不便架设线路的情况下,温湿度数据采集面临巨大挑战。为解决这些问题,采用无线传输方式对数据进行采集、发送、接收,并通过上位机处理采集到的数据,以实现对设备运行情况的控制和监测,同时减少不必要的线路设备开支,成为了必然选择。  温湿度采集电路设计  本系统采用的是一款含有已校准数字信号输出的温湿度复合传感器。该传感器应用了专用的数字模块采集技术和温湿度传感技术,具备极高的可靠性和卓越的长期稳定性。其温度采集电路如图所示,传感器包含一个电阻式感湿元件和一个 NTC 测温元件,可与高性能 8 位单片机相连接。校准系数以程序的形式存储在 OTP 内存中,传感器在检测信号过程中可调用这些校准系数。其单线制串行接口使系统集成变得简易快捷,信号传输距离可达 20m 以上。当连接线长度短于 20m 时,应使用 5kΩ 上拉电阻;大于 20m 时,则需根据实际情况选择合适的上拉电阻。

  无线发射、接收电路设计

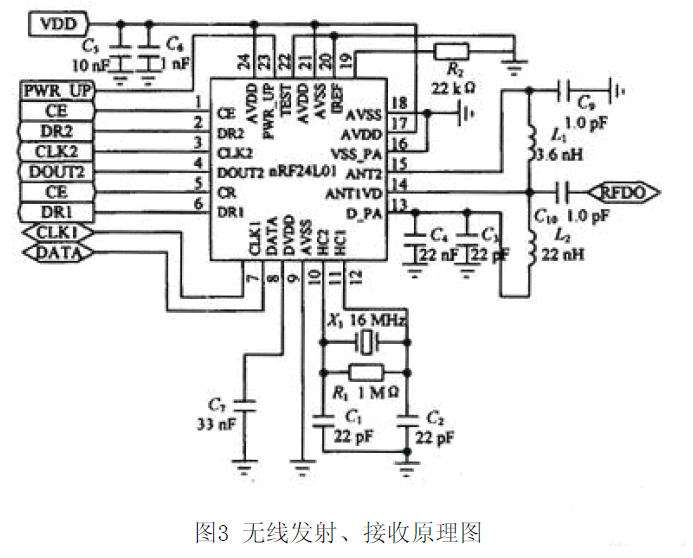

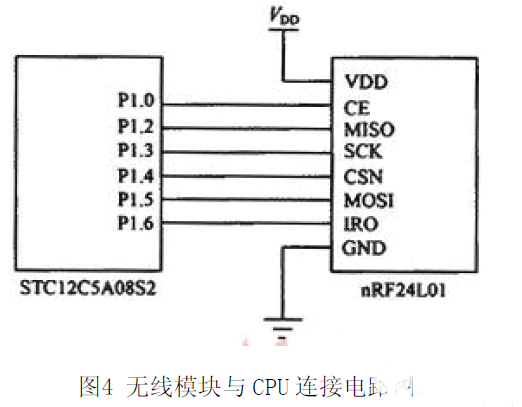

  nRF24L01 是 NORDIC 公司生产的一款无线通信芯片,采用 FSK 调制方式,内部集成了 NORDIC 自己的 Enhanced Short Burst 协议,可实现点对点或 1 对 6 的无线通信,无线通信速度可达 2Mb/s。其电路原理图如图所示。  nRF24L01 是单片射频收发芯片,工作于 2.4 - 2.5GHz 的 ISM 频段,内置频率合成器、功率放大器晶体振荡器和调制器等功能模块,输出功率和通信频道可通过程序进行配置。该芯片能耗极低,以 - 5dBm 的功率发射时,工作电流仅 10.5mA,接收时工作电流为 18mA,还具有多种低功率工作模式,节能环保且设计方便。nRF24L01 无线收发模块各管脚功能明确,其与单片机连接的电路图如下。

  本无线发射接收模块所需电源为 1.9 - 3.6V,系统中采用 3.3V 直流电源直接供电,5V 电源经 ASM1117 - 3.3 芯片转换后可得到稳定的直流电源,其电源转换电路如图所示。

  串行通信模块
  主机单片机接收到 nRF24L01 的数据后,经 MAX232 电平转换可实现单片机程序与升级,同时能实现单片机与 PC 机(上位机)的通信,以便将显示数据信息通过此电路传送到 PC 机,并在 PC 机上显示,其串行通信电路如图所示。
