在日常生活中，我们常常会遇到这样的困扰：普通遥控器没有背光功能，在夜间使用时，需要额外开灯才能看清按键，十分不便。为了解决这一问题，我们可以自己动手为遥控器添加背光照明电路。下面将详细介绍遥控器背光照明电路的原理及设计方案。
　　初，我们打算从红外发射管处获取信号。拆开遥控器后发现，红外发射管一端直接接地，另一端通过一个三极管连接到 VCC。在设计背光照明电路时，我们有以下几点要求：
　　供电采用两个 AA 电池，电压为 3V。
　　待机时要实现低功耗，以延长电池使用寿命。
　　背光开启后，延时 5 秒左右关闭，且关闭时要干脆利落，避免出现微亮现象。
　　不能干扰发射管的正常工作。
　　电路要尽可能简单，手头常见的容阻元件以及三极管 8050 和 8550 都可以使用。对于电路效率没有严格要求，关键是要保证低待机功耗。
　　此外，还考虑将遥控器的供电方式从普通 AA 电池改为锂电池。手头有不少 100MAH 的小锂电池，想设计一个低待机功耗的锂电池降压电路，将锂电池电压降到两个 1.5V 电池的电压范围内。　　如果将原来的干电池换成锂电池，电路会相对简单。但需要注意的是，红外发射管串联一个限流电阻，因为锂电池的内阻较小，放电电流较大。

　　图 1：锂电池供电电路

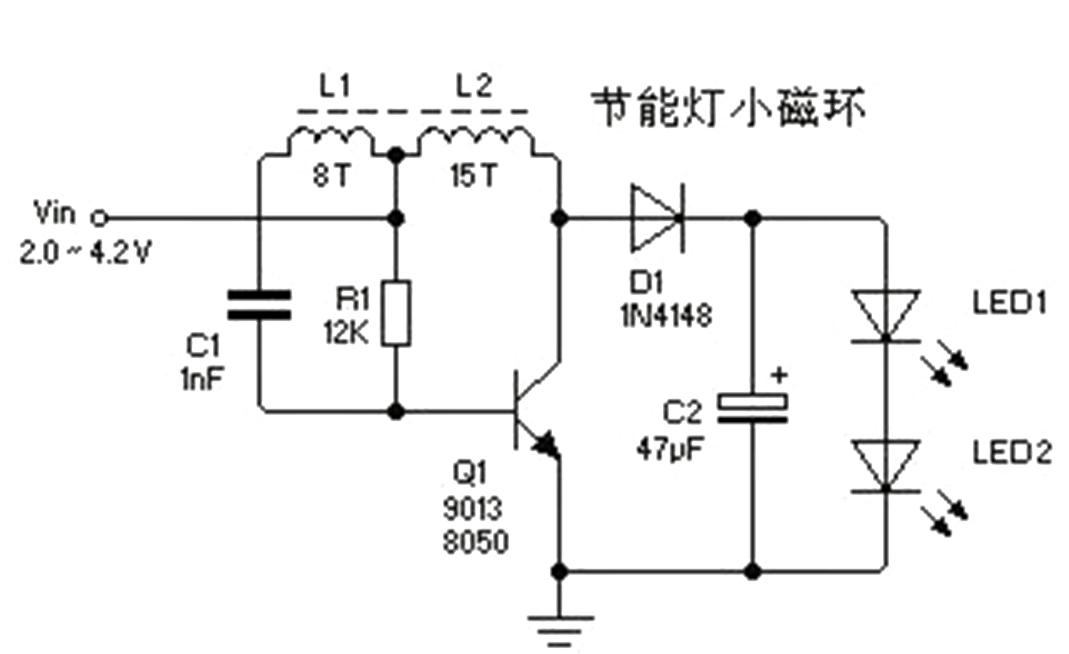

　　在实际测试中发现，使用 10uF 延时电容时，延时约为 3 秒；换成 22uF 电解电容后，延时时长约为 8 - 10 秒。　　如果仍然使用普通 AA 电池供电，白光二极管的亮度会不足，此时需要增加升压驱动电路。升压电路可以使用节能灯小磁环自制的升压变压器，该电路可以驱动两只或三只白光 LED 串联。

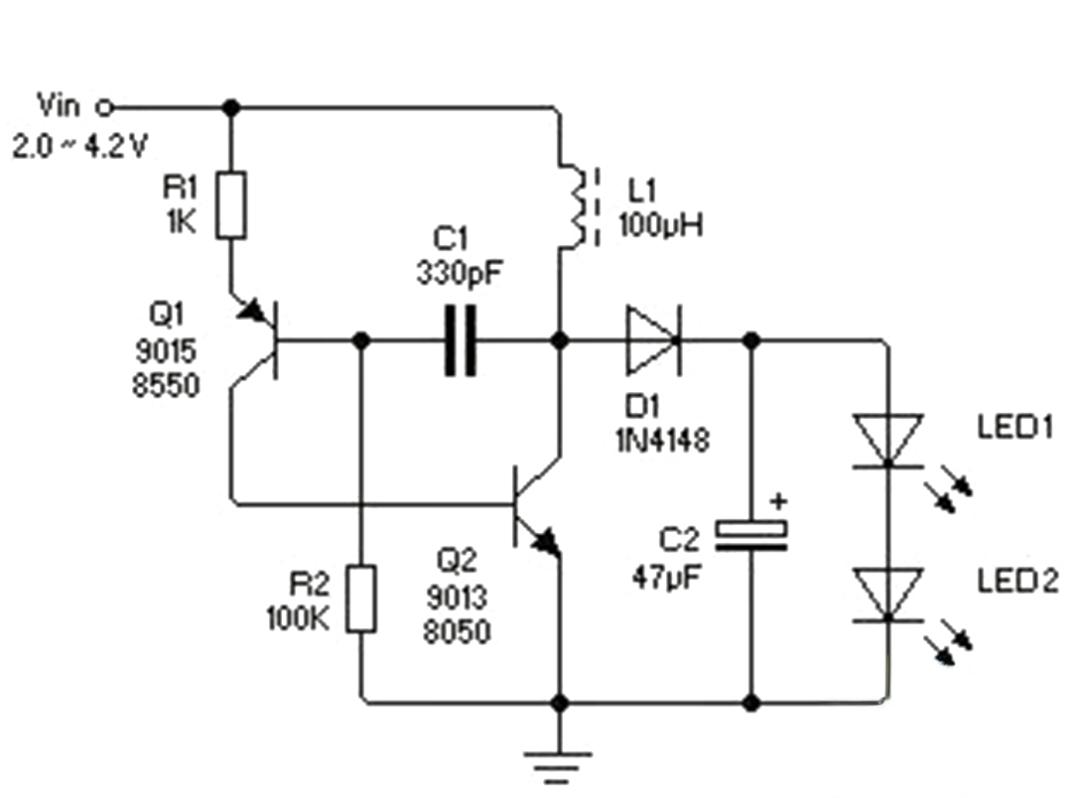

　　图 2：自制升压变压器电路　　也可以使用成品电感制作升压电路。

　　图 3：成品电感升压电路　　将上述电路组合后，就得到了背光延时驱动电路。

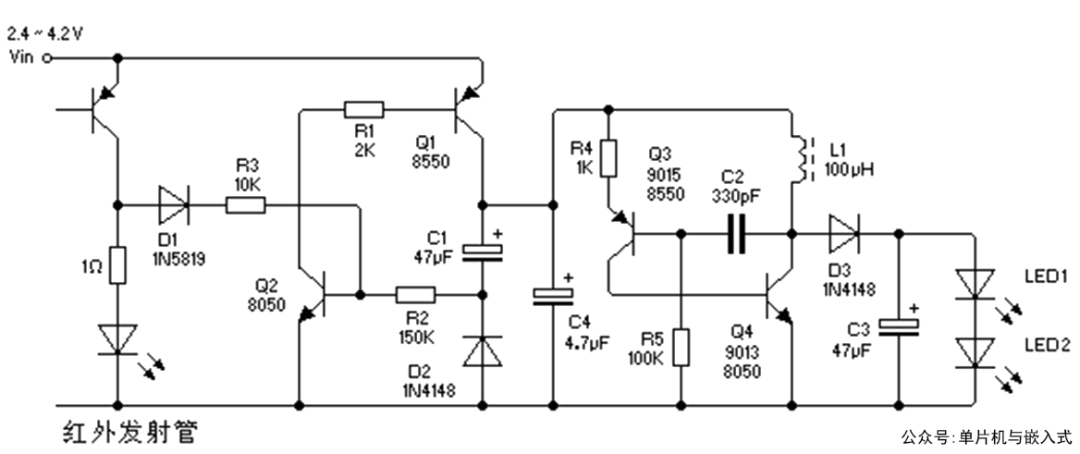

　　图 4：背光延时驱动电路
　　在实际应用中，还可以进一步优化该电路。例如，对于延时时间的调整，可以通过改变电容和电阻的值来实现更的控制。同时，在选择元器件时，要考虑其性能和成本的平衡。另外，对于锂电池降压电路的设计，可以参考一些成熟的降压芯片方案，以确保输出电压的稳定性和低功耗。通过这些改进和优化，可以使遥控器背光照明电路更加实用和可靠。
