在电子技术领域，看懂电路图是一项至关重要的技能。而想要熟练掌握电路图，首先需要熟知基本单元电路。下面，我们就来详细介绍几种常见的基本单元电路。
　　电源电路
　　电子电路中的电源通常需要低压直流电。然而，我们日常使用的市电是 220 伏的交流电，因此需要进行一系列的转换。具体过程是先将 220 伏交流转换为低压交流电，这一步一般通过变压器来实现。变压器利用电磁感应原理，根据不同的匝数比将高电压转换为合适的低电压。
　　接着，使用整流电路将低压交流电变成脉动的直流电。整流电路的元件是二极管，利用二极管的单向导电性，将交流电的负半周或正半周进行处理，从而得到脉动的直流电。
　　然后，再用滤波电路滤除脉流电中的交流成分，以获得较为平滑的直流电。滤波电路的作用是减少直流电中的波动，使电压更加稳定。
　　有些对电源质量要求较高的电子设备，还需要增加一个稳压电路。稳压电路能够在输入电压或负载发生变化时，保持输出电压的稳定。其工作原理通常基于反馈控制，通过比较输出电压与参考电压的差异，自动调整电路参数，以维持输出电压的恒定。
　　整个电源电路的转换过程可以概括为：交流 ——> 变压 ——> 整流 ——> 滤波 (得到不稳压直流)——> 稳压管 ——> 稳压直流。
　　整流电路　　整流电路是将交流电转换为直流电的关键环节。常见的整流电路有半波整流、全波整流和桥式整流等。

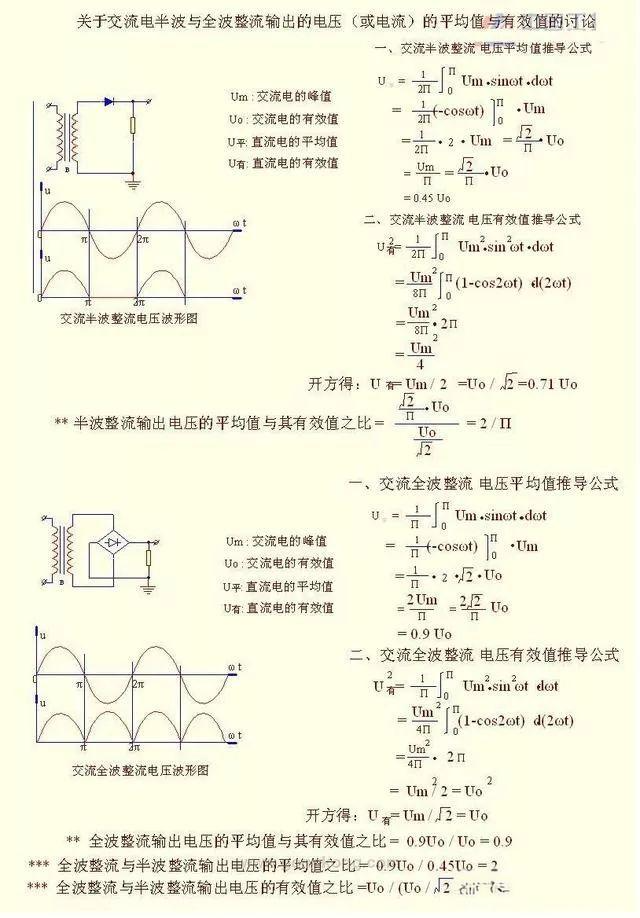

　　半波整流只利用了交流电的半个周期，效率较低，但电路结构简单。全波整流则利用了交流电的整个周期，效率相对较高，但需要中心抽头的变压器。

　　桥式整流是目前应用为广泛的整流方式，它使用四个二极管组成桥式结构，能够在不使用中心抽头变压器的情况下实现全波整流，具有效率高、输出电压稳定等优点。
　　滤波电路　　滤波电路的作用是去除整流后直流电中的交流成分，使输出的直流电更加平滑。常见的滤波电路有以下几种：

　　电容滤波　　把电容器和负载并联，在正半周时电容被充电，负半周时电容放电，这样就可使负载上得到平滑的直流电。电容滤波的原理是利用电容的充放电特性，在电压上升时储存能量，电压下降时释放能量，从而减少电压的波动。

　　电感滤波
　　把电感和负载串联起来，也能滤除脉动电流中的交流成分。当通过电感线圈的电流增大时，电感线圈产生的自感电动势与电流方向相反，阻止电流的增加，同时将一部分电能转化成磁场能存储于电感之中；当通过电感线圈的电流减小时，自感电动势与电流方向相同，阻止电流的减小，同时释放出存储的能量，以补偿电流的减小。因此经电感滤波后，不但负载电流及电压的脉动减小，波形变得平滑，而且整流二极管的导通角增大。
　　L、C 滤波
　　用 1 个电感和 1 个电容组成的滤波电路因为象一个倒写的字母 “L” ，被称为 L 型；用 1 个电感和 2 个电容的滤波电路因为象字母 “π” ，被称为 π 型，这是滤波效果较好的电路。L、C 滤波结合了电感和电容的滤波特性，能够更有效地去除交流成分。
　　RC 滤波
　　电感器的成本高、体积大，所以在电流不太大的电子电路中常用电阻器取代电感器而组成 RC 滤波电路。同样，它也有 L 型和 π 型。RC 滤波电路的原理与 L、C 滤波类似，只是用电阻代替了电感，但其滤波效果相对较弱，适用于对滤波要求不太高的场合。
