在电子电路设计与应用中，电源基准电路起着至关重要的作用，它为整个电路提供稳定、的参考电压。不同类型的电压基准源在性能、应用场景和成本等方面存在差异，因此对电源基准电路进行准确测试显得尤为关键。
　　测试说明
　　电压基准源主要分为并联型和串联稳压型。并联型基准利用半导体结的正负温度特性，通过设计特定的间隙电压，使其温度系数。常见的间隙电压有 2.5V、1.24V、1.225V 等。其中，2.5V 推荐使用 AZ431& HA17431H2.5V - 1% - SOT - 23；1.24V 主要使用 AZ431L& LMV431 1.24V - 0.5% - SOT - 23；1.225V 主要采用 LM4041& TS40411.225 - 0.5% - SOT - 23。
　　串联稳压型基准的结构与电压调整器类似，内部通常需要一个基准源，并配备外部高精度的反馈网络。由于一般采用特殊工艺，其制程复杂，价格较高，但能实现高精度和低温度系数，主要应用于对精度和温漂要求较高的场合。串联型基准主要采用 2.5V 和 2.048V 基准，SOT - 23 封装在未来 3 - 5 年内仍将是主流封装形式。推荐使用 ADR380& MAX60212.5V (2.048V) - 0.24% - SOT - 23 - 25ppm/C Max 基准电路。

　　在不同的单板应用中，对电压基准的要求有所不同。例如，某些单板（如 SCU）受成本限制，具备电压基准软件校准功能，可使用精度较低的芯片。具体要求如下：

　　误差范围：基准电压应根据模拟量测量精度要求调节其允许误差范围，同时参考基准源的精度。若无特殊说明，直流电压基准输出误差应小于 1%。对于具备软件校准电压基准功能的电路，电压基准输出误差可适当放宽至 5% 以内。
　　稳定性：基准电压应保持稳定，使用示波器测量电压基准输出波形时，不应出现低频振荡现象。
　　抗扰性：基准电压应具备一定的抗干扰能力，以防止外部干扰导致基准变化。在整个工作电压范围内，输出误差应小于 1%。
　　测试方法
　　额定输入电压测试：在额定输入电压下，使用万用表测试基准电压输出点的电压，判断其是否在误差允许范围内。

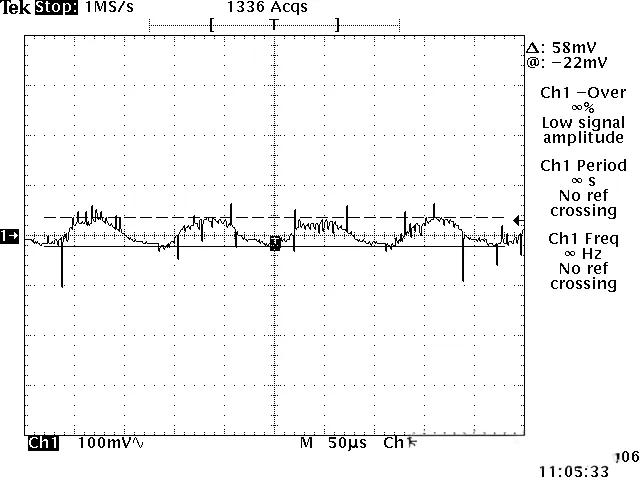

　　低频振荡测试：在单板要求的工作电压范围内变化，使用示波器测试基准电压输出是否存在低频振荡现象。低频振荡的波形示例如下：

　　工作电压范围测试：在单板要求的工作电压范围内变化，测试基准输出电压。
　　判定标准
　　符合上述测试说明的电源基准电路为合格，否则判定为不合格。
　　参考
　　比较基准电压不准问题
　　在 EV2000 - 220KW 变频器初样功能板调测时，发现 3.15V 过流比较基准输出严重偏离设计值且正负不对称。该 3.15V 基准由 TL431 加运放形成，初样设计中运放 U2 为 LM358，其对电源纹波的抑制能力较差。±15V 电源由开关频率约为 40kHz 的单端反激型电源提供，其中 +15V 为主反馈绕组， - 15V 为简单的二极管加电容形成整流滤波得到，导致 - 15V 纹波较大。为确定是否 - 15V 电压纹波引起运放输入偏离设计值，断开反激电源的 - 15V 整流二极管，外用直流稳压电源对单板施加 - 15V 电源，结果 LM358 的输出很稳定。这表明 LM358 输出的纹波和正负基准的不对称性是由 - 15V 的纹波电压引起。在不改变电路结构的情况下，将 LM358 更换为电源纹波抑制能力强的运放 TL082 后，电路满足设计要求。因此，在电源纹波电压较大且要求运放输出精度较高的场合，应选用对电源纹波抑制能力强且频率响应快的运放。
　　基准震荡问题
　　【问题描述】基准电源部分中输出的电压 bref、vref 和 iref 的纹波电压过大，未满足单板测试规范 < 1% 的指标，其中 BREF 波形严重变形。
　　【原因分析】基准源的容性负载问题容易引起震荡。器件资料中描述了带容性负载的稳定性边界条件，在 A、B 线以下的区域为易震荡区域。

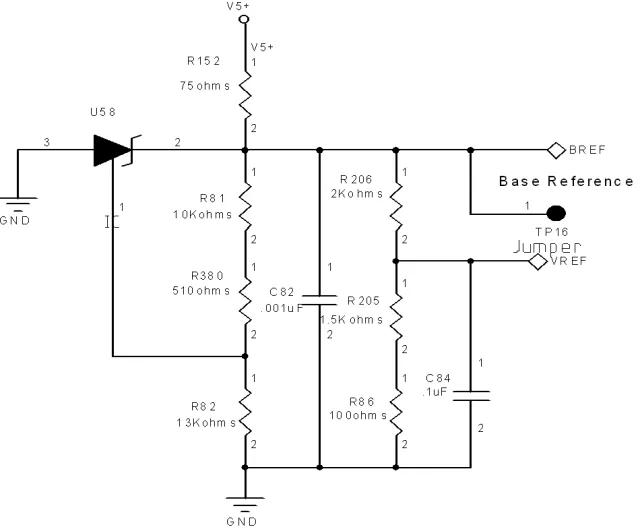

　　【解决措施】431 基准电路的输出端加了 0.1UF 的电容 C239，该电容引起了基准震荡。通过将 0.1uf 滤波电容去掉，降低电容取值至 0.01uf，使其远离震荡的边界。
