在电子电路系统中，过流与过压保护电路是保障设备安全稳定运行的关键组成部分。过流可能会导致设备过热、损坏元件，而过压则可能击穿电子器件，引发严重的故障。因此，深入了解过流与过压保护电路的原理、设计和应用具有重要的现实意义。本文将对过流与过压保护电路进行详细分析，并介绍相关的检测方法和 CAN 接口电路设计要点。

　　过流保护

过流保护是防止电路中电流过大对设备造成损害的重要手段。简单的过流保护装置是保险丝。当电路中的电流超过保险丝的额定电流时，保险丝会熔断，从而切断电路，保护设备安全。

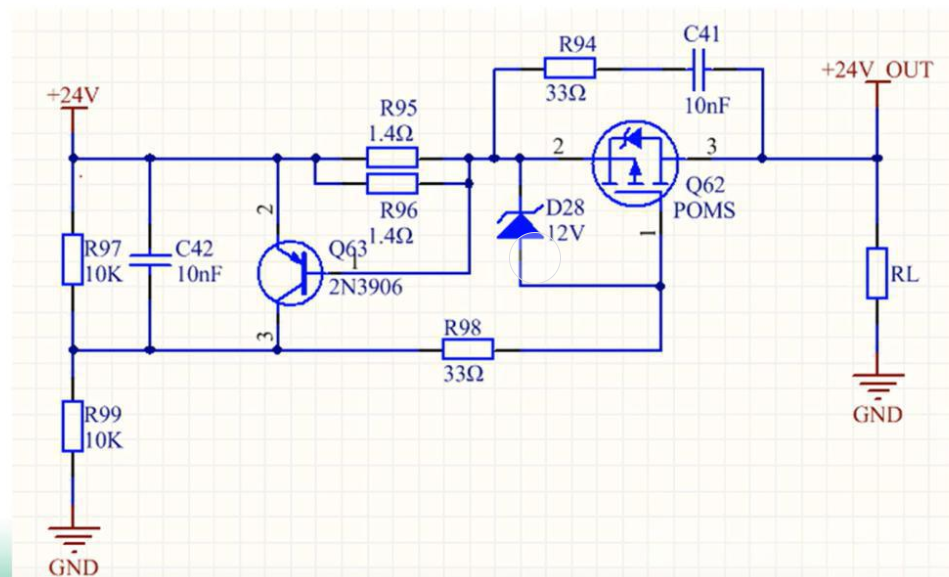

　　在一些复杂的电路中，还会使用电流采样电阻来实现过流保护。例如，在下图的电路中，R1 就是电流采样电阻。通过监测 R1 两端的电压，可以判断电路中的电流是否超过设定值。

　　过流保护的根本在于及时检测到过流情况，并采取措施切断电路或限制电流。对于如何用分立器件设计一个过流保护电路，大家可以参考这个视频：如何用分立器件设计一个过流保护电路
　　过压保护电路
　　过压保护电路可以防止电路中的电压过高对设备造成损害。下面介绍一个简单的过压保护电路，它利用稳压管和晶体管的组合实现。
　　关键元件
　　D1 (5.1V 稳压管)：用于检测输入电压，当输入电压超过 5.1V 时，稳压管导通。
　　Q2 (PMBT3904 NPN 晶体管)：用于驱动后级的 MOS 管。
　　Q1 (NCE3407AY P 沟道 MOS 管)：作为主开关，当电路检测到过压时，Q2 导通，关闭 Q1，从而切断输出。
　　R1, R2, R3：用于电流分压及限流。
　　工作原理
　　过压状态：当输入电压  超过 5.1V 时，D1 开始导通，向 Q2 的基极提供电流。Q2 导通后，将 Q1 的栅极拉至接近输入电压，P 沟道 MOS 管 Q1 关闭，切断电源，从而保护负载。
　　正常状态：当输入电压  小于 5.1V 时，稳压管 D1 不导通。Q2 的基极电流为 0，Q2 不导通。P 沟道 MOS 管 Q1 的栅极通过 R2 和 R3 拉低，处于导通状态，电压正常传输到负载。
　　元件作用
　　R1：限制流入稳压管 D1 的电流，防止稳压管过载。
　　R2 和 R3：分压作用，同时确保在 Q2 导通时能够有效关断 Q1。
　　Q2：将输入信号放大，确保能够完全控制 Q1 的导通与关断。
　　Q1：控制电源的输出通断。
　　钳形表测电流
　　钳形表是一种常用的电流测量工具，但在使用时需要注意一些事项。钳形表不能直接一起测零火地线三根线的电流，只能每次测量一根电流。
　　此外，钳形表还能进行 NCV 非接触式电压检测，有些万用表也支持这个功能。
　　CAN 接口电路设计
　　CAN（Controller Area Network）接口电路在汽车电子、工业自动化等领域有着广泛的应用。在设计 CAN 接口电路时，需要注意一些细节。例如，铜线和绿线不要接在一起，否则会电解生锈。
