在电子电路设计中，电源的稳定性和安全性至关重要。24V 电源系统中，过压保护和反接保护是常见且关键的设计需求。下面我们将通过具体的电路图实例，详细解析 24V 过压保护和反接保护电路的工作原理。

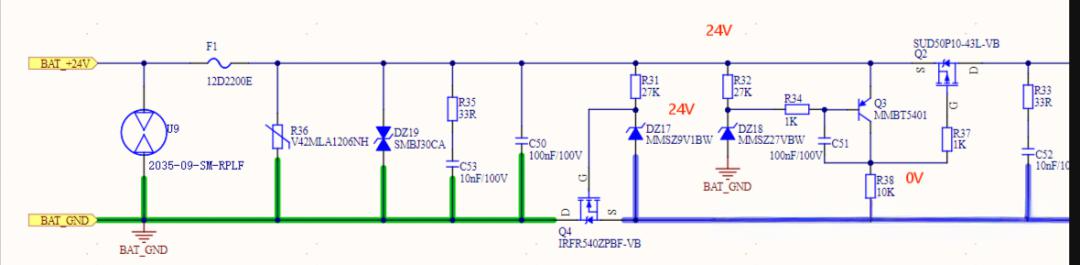

整体电路图

电路图如上图所示，该电路主要由防反接电路和过压保护电路两部分组成。

防反接电路详解

防反接电路采用 N 沟道 MOS 管来实现。其中，DZ17 的作用是将 G 级电压钳位到 9.1V，防止过高的电压烧毁 MOS 管。

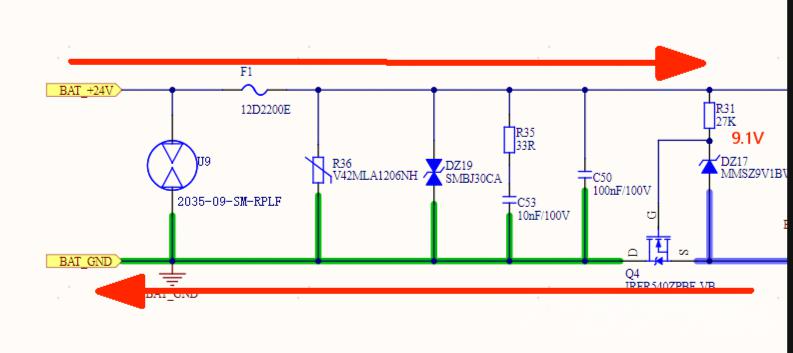

当电源连接正常时，电流方向如下图所示。此时，MOS 管 G 极电压为 9.1V，满足 N 沟道 MOS 管的导通条件，MOS 管打开，电流从 S 极正常流过到电源负极，电路正常工作。

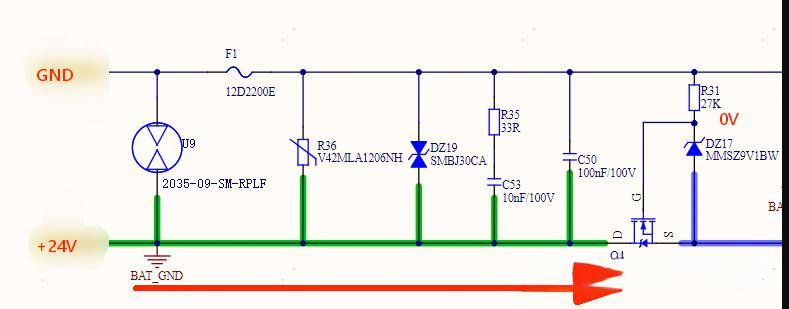

当电源接反时，电流流向如下。此时，电源地通过 R23 将 MOS 管电压拉到 0V，MOS 管不满足导通条件，无法导通，电流无法从 D 极流入，从而有效地保护了后面的负载。

过压保护电路分享

当电压正常时，如下图所示，PNP 三极管基极电压等于发射极电压，不满足导通条件。所以 PMOS 管 G 级电压通过电阻 R38 拉到 0V，PMOS 管导通，电流正常流过，电路正常工作。

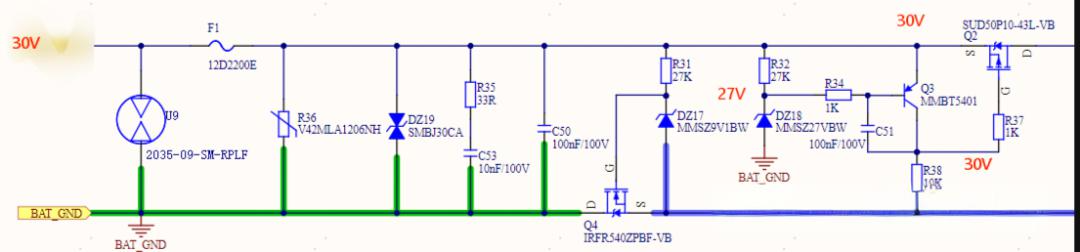

当电压超过 30V 时，如下图所示，PNP 发射极电压为 30V，基极电压通过稳压二极管 DZ18 稳压到 27V。此时，PNP 三极管导通，将 PMOS 管的 G 级电压拉到 30V，PMOS 管关闭，从而保护了负载，避免其因过压而损坏。

在实际的电子电路应用中，过压保护和反接保护是保障电子设备安全稳定运行的重要措施。通过合理设计和应用类似的保护电路，可以有效地提高设备的可靠性和使用寿命。同时，对于不同的电源系统和负载要求，还可以根据具体情况对电路参数进行调整和优化，以满足更的保护需求。例如，在一些对电源稳定性要求极高的场合，可以采用更精密的稳压二极管和 MOS 管，或者增加多级保护电路，以提高保护的可靠性和响应速度。
