在电子电路设计领域，PMOS 开关电路是硬件工程师常用的电路之一，尤其在电源控制方面应用广泛。然而，看似简单的 PMOS 开关电路，在实际应用中却可能出现一些棘手的问题。本文将深入探讨 PMOS 开关电路的工作原理，详细分析常见故障产生的原因，并提供相应的解决办法。

电路基本原理

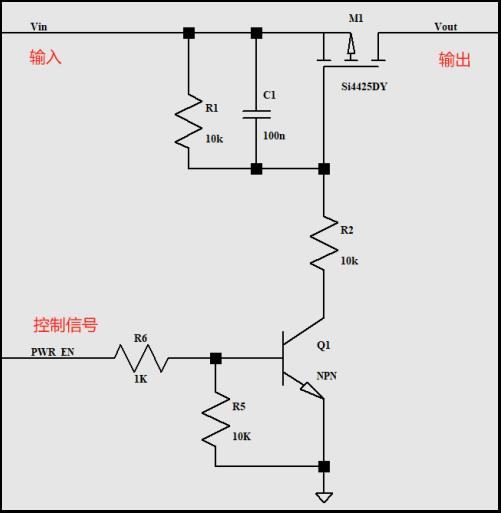

为了让刚入门的工程师更好地理解，我们先来解释一下电路的工作原理以及各个器件的作用。当控制信号 PWR_EN 为高电平时，三极管 Q1 导通，R2 下端接地。由于 R1 和 R2 的分压作用，MOS 管 M1 的 Vgs 会产生压差 Vgs = -Vin * R1 / (R1 + R2)，从而使 M1 导通。当控制信号 PWR_EN 为低电平时，三极管 Q1 不导通，R2 下端悬空，MOS 管 M1 的栅极会被 R1 拉到与输入电压 Vin 相同，即 Vgs = 0，M1 处于不导通状态。因此，通过控制 PWR_EN 的高低，就可以实现对 PMOS M1 导通和关断的控制，这就是该电路的基本原理。
各个器件在电路中都有着重要的作用。例如，R1 和 R2 用于分压，为 MOS 管 M1 提供合适的 Vgs 电压；三极管 Q1 则起到开关的作用，控制电路的通断。

常见问题及解决办法

1. PMOS 开关开启瞬间，前级电源电压跌落或被拉死

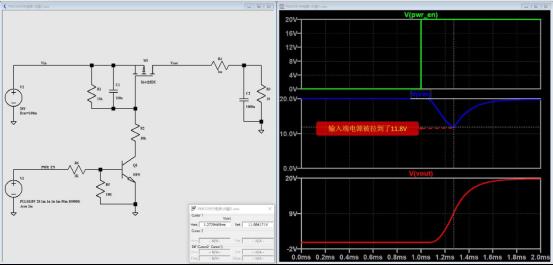

   在实际应用中，当 PMOS 开关开启的瞬间，可能会出现前级电源电压跌落甚至被拉死的情况。通过仿真实验可以发现，输入端 Vin 电源在 PMOS 开启时会瞬间下降。这是因为 Vout 网络连接了一个较大的电容，开关打开时，输出电压 Vout 从 0V 上升到 Vin，电容需要从 0V 充电到 Vin。如果开关时间较短，充电电流就会很大。而源端电源并非理想电源，存在内阻或线路阻抗，大电流会导致压降，从而造成电压跌落。

负载端电容量越大，电源跌落的情况越容易发生。为了解决这个问题，我们可以调整开关的速度。通过调整 R1、R2 和 C1 的大小，可以延长 PMOS 开关的开通时间，从而降低充电电流，减小电源跌落。仿真结果表明，适当增大 gs 之间的跨接电容或调整 R1、R2 的阻值，可以有效减小电源跌落。

2. PMOS 开关开启瞬间，MOS 管烧毁

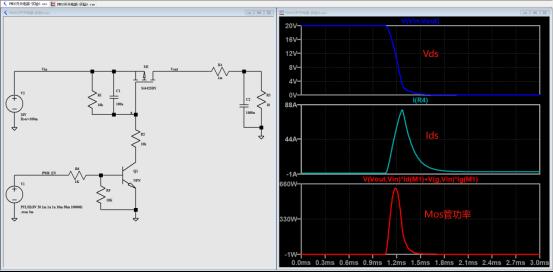

   MOS 管烧毁通常是因为其工作在非安全工作区（SOA 区），在这种场景下，容易出现 MOS 管过流的情况。通过仿真实验可以看到，PMOS 开关开启瞬间，MOS 管的电流可能会超过其允许电流，导致 MOS 管有损坏的风险。

为了避免这种情况，可以选择更高电流的 PMOS，但这会增加成本。另一种方法是调节外围电阻或电容，让 PMOS 更慢地开通，从而降低电流。通过调整 R1、R2 和 C2（gs 间跨接电容），可以将电流控制在安全范围内。同时，还需要结合 SOA 曲线，检查 MOS 管的功率是否超标。

3. PMOS 开关由开启变为断开后，输出端 Vout 电压出现回沟
   在 PMOS 开关由开启变为断开后，输出端 Vout 电压可能会出现先降低、后上升、再下降的回沟现象。这是因为 PMOS 从导通到关断有一个过程，其阻抗会从接近于 0 变为无穷大。在 Vout 下电过程中，负载获得的电压下降到一定程度时，负载电路可能因欠压突然停止工作，其等效电阻突然变大，导致分压变大，从而使 Vout 电压上升。
