晶闸管不但有通断状态，而且还有可控性，这与开关性质相似，利用该性质可将晶闸管与一些元件结合起来制成晶闸管开关。与普通开关相比，晶闸管开关具有动作迅速、无触点、寿命长、没有电弧和噪声等优点。近年来，晶闸管开关逐渐得到广泛的应用。

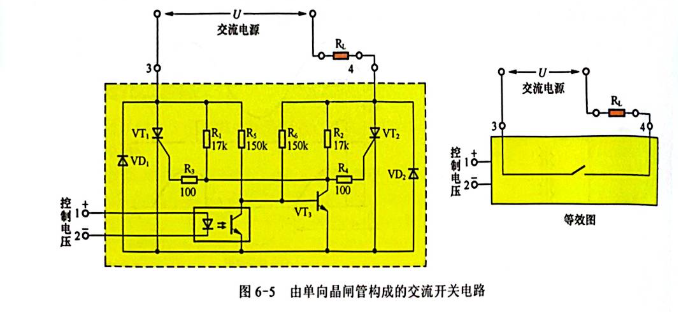

　　图6—5所示是由单向晶闸管构成的交流开关电路，虚线框内的电路相当于一个开关，3、4端接交流电压和负载，交流开关的通断受1、2端的控制电压控制（该电压来自控制电路）。

　　单相交流电压U经变压器T降压后，在二次侧线圈L上得到U电压，该电压送 到晶闸管VT的A极，在晶闸管的G极加有U触发信号（由触发电路产生）。电路工 作过程说明如下。　　在0～t期间，U电压的极性是上正下负，上正电压送到晶闸管的A极，由于无 触发信号到晶闸管的G极，晶闸管不导通。　　在～2期间，U2电压的极性仍是上正下负，t时刻有一个正触发脉冲送到晶 管的G极，晶闸管导通，有电流经晶闸管流过负载R。　　在t时刻，U电压为0，晶闸管由导通转为截止（称作过零关断）。 在t～t期间，U2电压的极性变为上负下正，晶闸管仍处于截止。　　在t～时刻，U电压的极性变为上正下负，因无触发信号送到晶闸管的G极， 晶闸管不导通。　　在t时刻，第二个正触发脉冲送到晶闸管的G极，晶闸管又导通。以后电路会重 复0～t期间的工作过程，从而在负载R上得到图6—4（b）所示的直流电压U。　　从晶闸管单相半波整流电路工作过程可知，触发信号能控制晶闸管的导通，在0 角度范围内晶闻管是导通的、故の称为导通角（0≤≤180°或0≤0≤x），如图6—4 （b）所示，而在a角度范围内晶闸管是不导通的，a=n—0，a称为控制角。控制角a越大， 导通角0越小，晶闸管导通时间越短，在负载上得到的直流电压越低。控制角a的大 小与触发信号出现的时间有关。

　　单相半波可控整流电路输出电压的平均值U可用下面公式计算：
