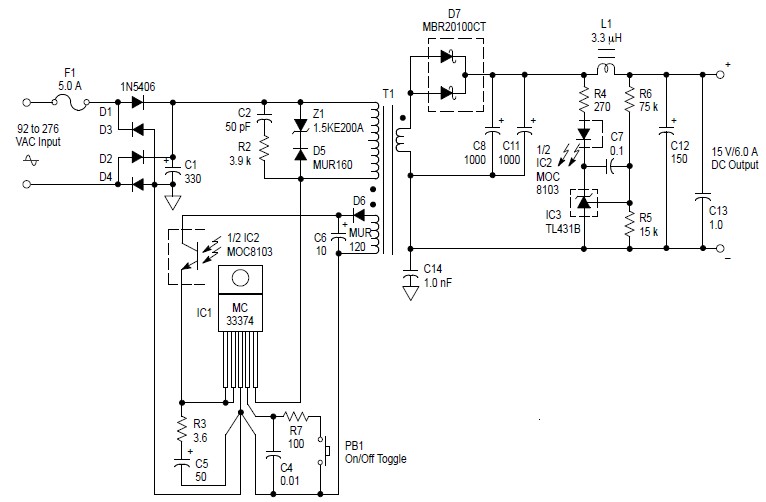

开关电源电路图基于摩托罗拉半导体公司生产的MC33374大功率稳压开关稳压IC。这种 MC33374
开关电源电路将提供大约 90 W 的输出功率，并且需要很少的外部元件。
MC33374开关 稳压器 IC是一款单片高压功率开关稳压器，它将所需的转换器功能与独特的可编程状态控制器结合在一起。
MC33374 开关稳压器 IC 设计用于直接从整流交流线路电源运行，在反激式转换器应用中，能够提供超过 150 W 的输出功率和 100 V、115 V 或 230 V 的固定交流输入，在 85 V 至 265 V 的可变交流输入下功??率超过 90
W。MC33374 开关稳压器提供以下功能：可编程状态控制器、片上 700 V SENSEFET 电源开关电路、85 V 的整流交流线路电源操作至 265 V，片上 700 V 有源离线启动电路，用于双脉冲抑制的锁存 PWM，逐周期限流，带迟滞的输入欠压锁定，非锁存内部热关断。
此 MC33374 开关电源电路在 115 V 交流输入电压下的效率为 83.2%，在 230 V 且 IO= 6 A 时的效率为 85.4%。
该开关电源的输出电压为15伏，输出电流为6安。
这些开关电源电路的难点是设计T1
变压器，但你有下面的设计数据，或者你可以从Coilcraft购买变压器。
Z1是一个齐纳
二极管，用于限制5脚的电压和由电阻R2和电容C2组成的阻尼电路。
