计时器
    向电子工程师提及“定时器”，大多数人会说“555”。因此，当您听到有 8 种截然不同且类型不同的计时器时，您可能会感到惊讶。555 可以做到其中的一些——但不是全部。这种分成八份的做法可能看起来很迂腐——但如果你想设计一个计时器，在你考虑了所有可能的备选方案之前，你会忽略哪些备选方案？考虑图表：

    时间
    左列显示了四个定时器：它们都对正输入转换做出反应——即对输入从低到高的变化。
    A 在被触发时给出正向定时输出脉冲。
    B 触发时给出一个负定时脉冲。
    C 在触发事件后变为正值，延迟时间段。
    D 在延迟期结束时变为负值。
    第二列显示等效的四个定时器，但现在对下降沿作出反应。
    用于工业控制目的的三个“重要”定时器用红点表示。
    A 给出一个正向的定时输出脉冲，由正输入边沿触发。
    C 的输出在一段时间后变高，定时由正向输入触发。这是“通电延迟”计时器：它允许一个过程接一个地打开。
    第二列的 C 在输入变低后变低，延迟。这是“断电延迟”计时器。它允许一个进程在个进程终止后继续运行一段时间。
    图中的其他计时器有时可能需要，但通过逻辑和一致的规划，我发现这三个计时器在大多数工业过程中就足够了。有趣的是，555 实际上只擅长用黄点指示的计时器，实际上需要更多电子设备才能实现大多数计时功能！

    请注意，A 和 C 相似，但一个使用该时间段内的输出，另一个使用延迟了同一时间段的输出。类似地，两个 C 是相似的：一个是正逻辑，第二个是个的负逻辑“镜像”。
    定时器电路板
    这可以用于以下功能
    定时器：延迟通电
    定时器：脉冲输出
    周期计时器。期间输出开启。

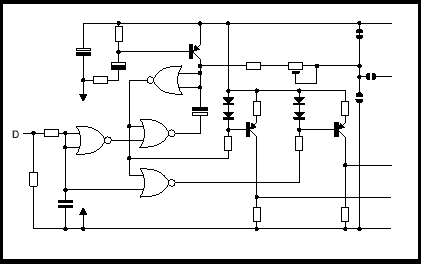

    该图显示了定时器的实现：这是一个非常简单的电路板，但可以构建为通电延迟 (DOE) 定时器或断电延迟 (DOD)。DOD 计时器还有一个输出，在断电延迟期间为高电平，正是这个输出提供了直接的“计时器”功能。
    顶部电路是通电延迟和直接脉冲定时器。第二个是延迟断电。
    该板可以装配有板载预设以调整时间段。或者，定时点返回到可以安装远程电位器的“母板”，当需要对定时周期进行面板调整时将需要。
    电路
    这两个电路如下所示。这些都用值进行了完整描述。第二部分的操作和 PCB 布局在私人“仅限会员”区域。
