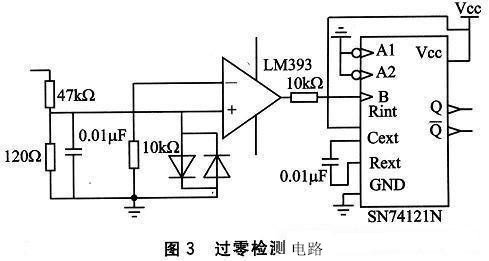

电压经过电阻分压和滤波,通过LM393构成的过零比较电路得到与电网输入相电压信号同步的方波信号,经过SN74121N变成和方波同步的触发脉冲,随后被送到DSP控制芯片的捕获接口,用来产生边沿捕获信号以触发相应的中断,从而调用相应的中断服务子程序。过零检测电路:
