电脑遥控接收器电路及制作

　　其实，自制一个电脑遥控接收器，是非常容易的。首先，我们制作的电脑遥控器必须使用红外方式的（不能是射频的遥控器），一般电视、影碟机的遥控器都可以使用，如果手头没有闲置的遥控器，可以到小商品市场购买，一般的电视机遥控器即可，售价在十几元。注意，不要使用空调的遥控器，尽管它也是红外发射的，但是每次按键后，它都会把空调当前所有状态（模式、温度、风速、风向）发送一遍，导致每次发送的码串很长，会导致软件辨识错误。

　　经过比较，我们选择了Girder（v3.3.7）这个遥控软件，它功能全面，而且支持外挂插件，以支持新的遥控接收器和新的操作，从功能上可以说是“只有想不到，没有做不到”。除了日常操作，此外在幻灯片展示时如果运用遥控器，可以把演讲者从计算机旁边解放出来，从而与观众进行更加灵活亲近的互动，达到更好的展示效果。

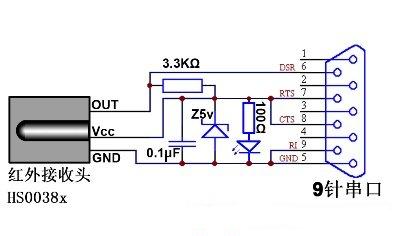

　　                  图1 电脑遥控接收器电路

　　我们的遥控接收器的电路方案取自Girder的第三方插件：“SFH-56 plugin for Girder”。该电路图（图一）简单到只有六个元件，而且可以直接去掉发光二极管（电源指示灯）和100Ω保护电阻以进一步简化电路。主要元件有 HS0038A红外遥控接收头、5V稳压管（1/4W）、发光二极管、9针串口插头、电阻（3.3KΩ和100Ω各一）、电解电容（0.1μF,10V以上）、印刷电路板、线材（至少3芯）以及电池盒（充当外壳）等一共不超过10元。
