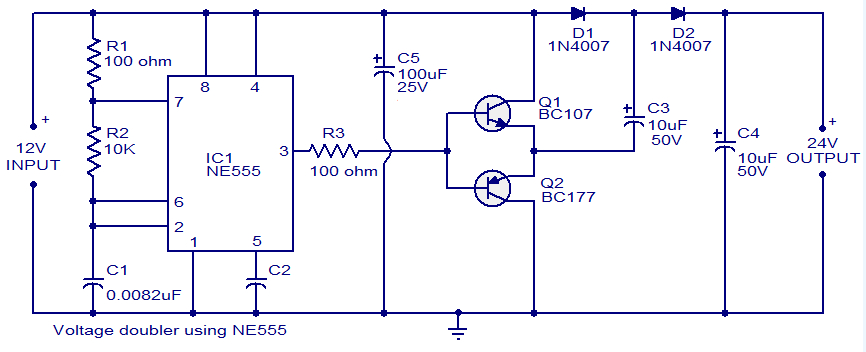

本文介绍了NE555定时器的一个非常简单的电压倍增电路框图如下所示。这里的IC选用NE555是有线9KHZ左右作为一个非稳态mutivibrator经营。该基地的两个晶体管(Q1和Q2)短路和多谐振荡器的输出(3脚)连接到它。
