直流稳压电路图

出处：gaost时间：2010-06-18

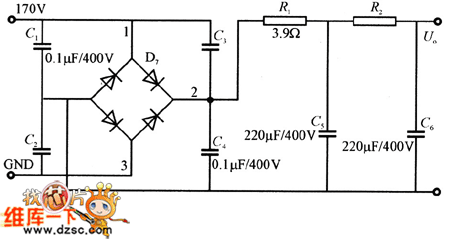

　　本电源系统中的直流稳压电路如图所示，图中170V的交流电压经过KC403单向桥式整流后，再由二阶II型网络滤波，输出170V的直流电压。值得一提的是，由于井下数据是通过170V直流电缆上传的，为了防止后续电路对前端电路产生干扰，在170V整流桥的每个二极管上都并联一个0．1μF的电容，此外，这些电容能够很好地吸收二极管的开关噪声。在电源滤波电路中，电容的耐压值一般为输入电压的2倍，且电容比较大，这样交流成分比较容易被滤掉，输出电压比较平滑。

直流稳压电路图
