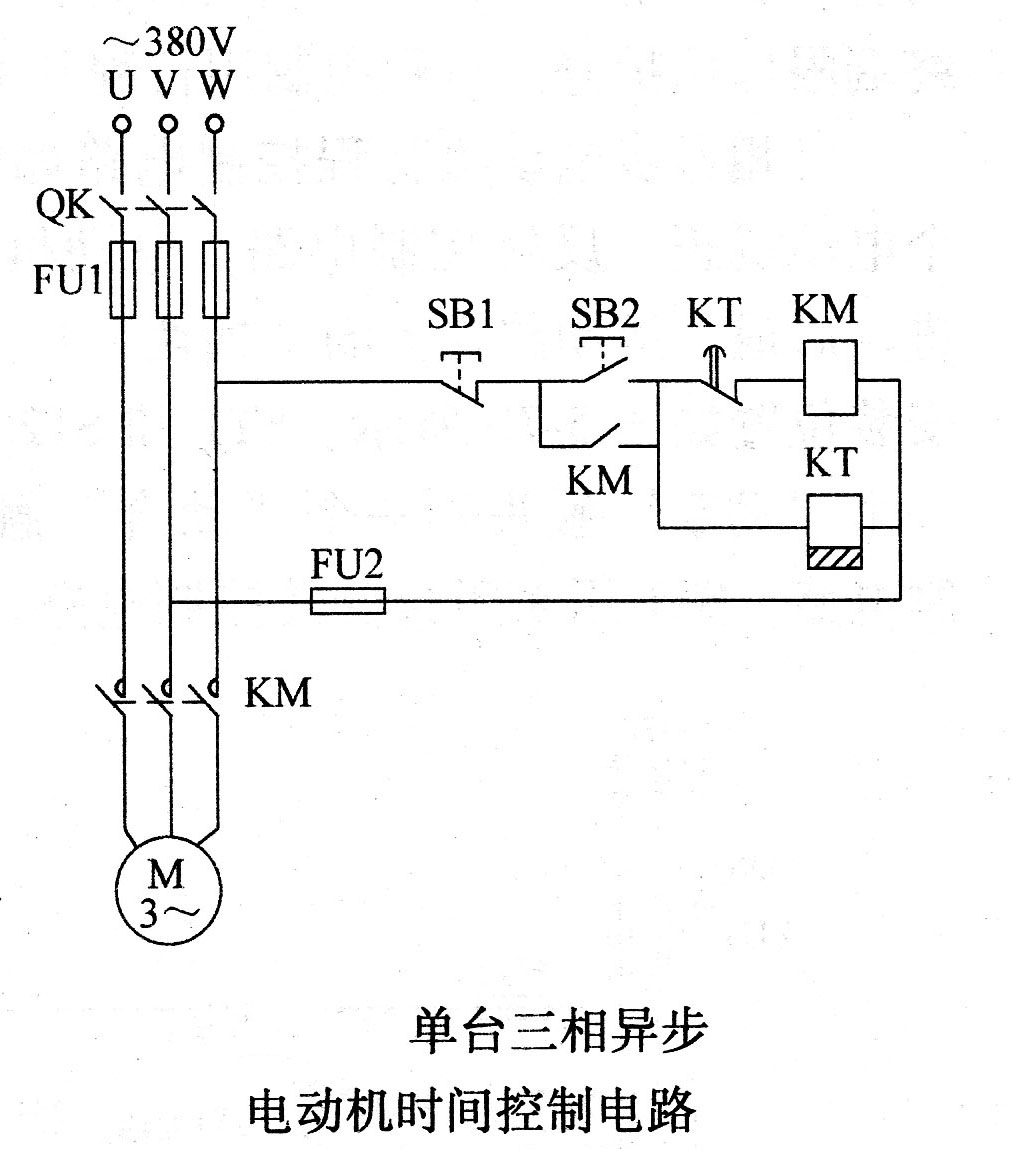

按起动按钮SB2，接触器KM带电，并“自锁”，电动机起动运行。与此同时，时间继电器KT带电，并开始计时，当达到预先整定的时间，它的延时“动断”触点KT断开，切断接触器控制电路，电动机停止。同样，用时间继电器的延时“动合”触点，可以接通接触器控制电路，实现时间控制。
　　时间继电器延时时间根据需要进行整定。如整定为5s，检查接线正确后合上主电源，起动电动机，观察交流接触器、时间继电器和电动机的动作情况；改变时间继电器的延时时间为10s，重复上述操作。
