高频晶体振荡器电路

出处：mentorfar时间：2011-10-12

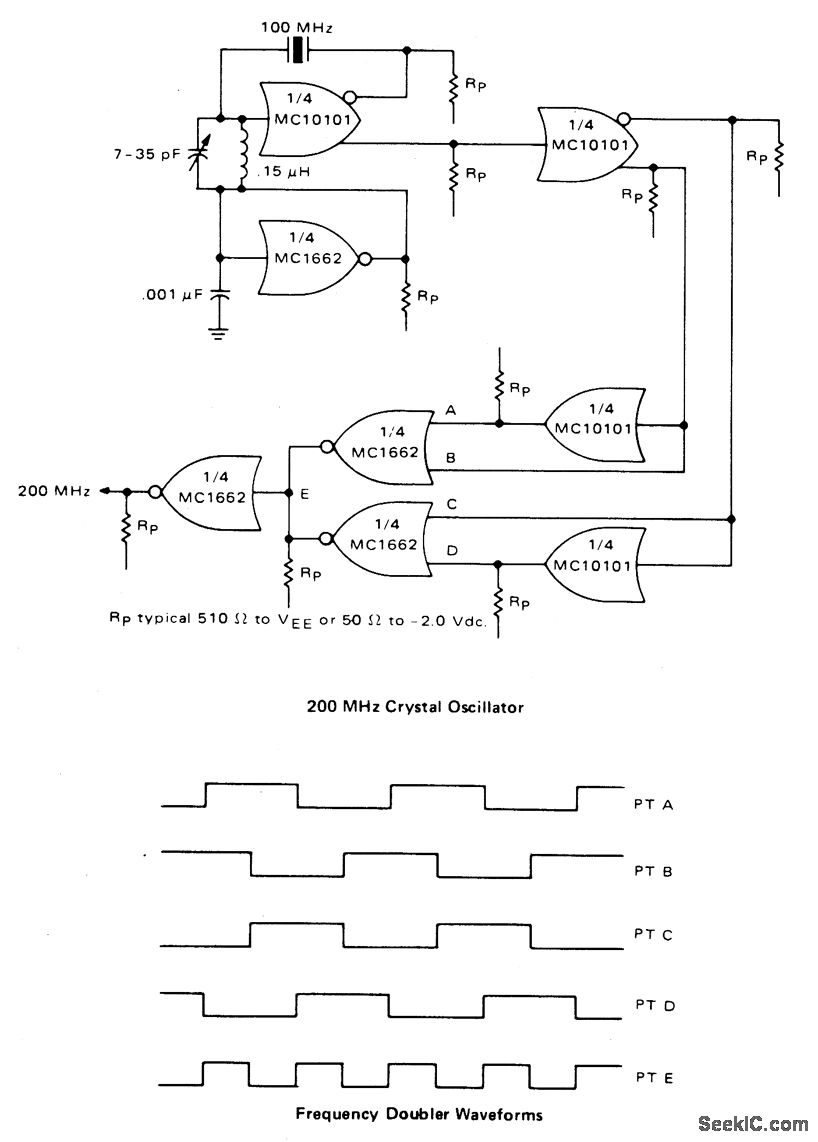

一个MECL 10K的晶体振荡器和一个MECL III倍频器可组合成一个高速振荡器，具体如图所示。MC10101的一部分作为一个100MHz的晶体振荡器和晶体管在反馈回路中串联。液晶振荡电路可调谐晶体管100MHz的谐波，也可用来校准电路至一定的频率。
