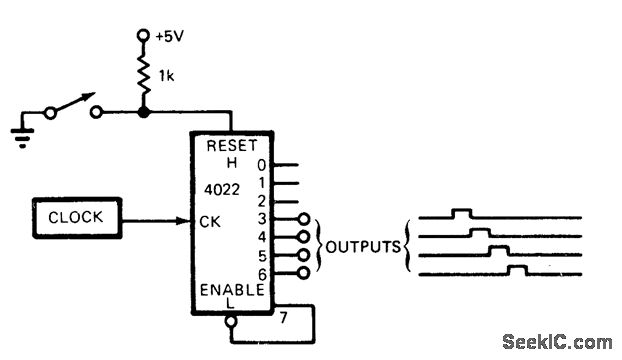

带有计数器的去抖电路

出处：liudewei时间：2011-09-22

电路采用带有任何廉价的200赫兹或者更高时钟的计数解码器，比如CMOS双门振荡器或者555计时器。没有预处理，反跳的信号被直接送至计数器的重置输入。当开关接触,计数器开始计数。
