旋转开关去抖电路

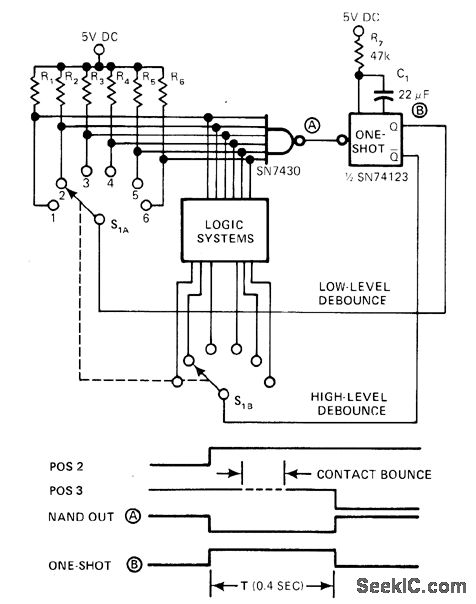

单声道(单杆)输出为旋转开关提供常见的回应。多输入与非门,从一个旋转开关捆绑到正常的高信号,立即探测一个接触和触发单声道的开放。单声道然后模拟区间的开触点。这个区间是由R7和C1的值决定的。
