独立滞留调整电路

出处:ljxlike时间:2011-09-19
独立滞留调整电路

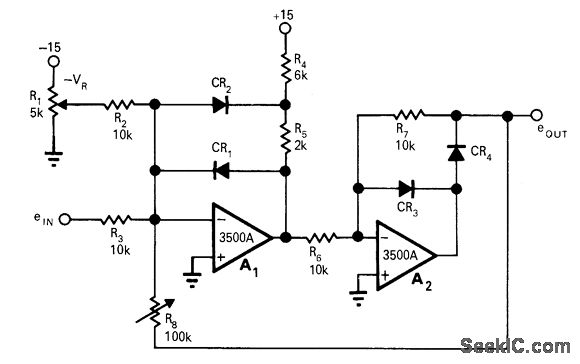

比较器运算放大器A1的跳闸点和迟滞能够独立地调整,跳闸点是由R1确定或由应用到R2上的直流电压程控。运放器A2提供极性反转和A2输出的整改。滞环控制R8是从A2至A1反馈回来的路径。
